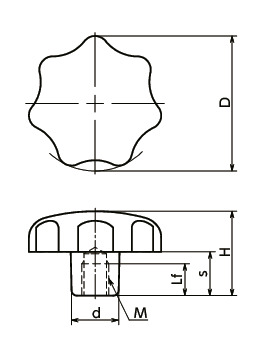

形状図
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | s | d | 质量 (g) |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KSFS-80-M16-PF | 80 | M16 | 2 | 24 | 50 | 25 | 35 | 160 | ○ | CAD | 请求报价 |
材质、表面处理
| KSFS-PF | |
|---|---|
| 旋钮 | 酚醛树脂（黑） |
| 螺纹部 | 相当于SUS304 |

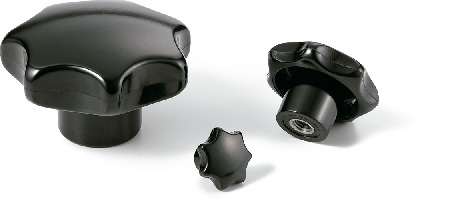

特点
- 七角形是手感舒适的理想外形。
- 酚醛树脂制，具有优良的耐久性。
- 螺纹部为不锈钢制，耐腐蚀性优良。
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | s | d | 质量 (g) |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KSFS-80-M16-PF | 80 | M16 | 2 | 24 | 50 | 25 | 35 | 160 | ○ | CAD | 请求报价 |
| KSFS-PF | |
|---|---|
| 旋钮 | 酚醛树脂（黑） |
| 螺纹部 | 相当于SUS304 |
