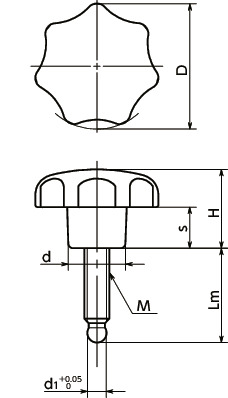

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | d | d1 | 质量 (g) |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KSGMS-32-M6-25 | 32 | M6 | 1 | 25 | 20 | 10 | 14 | 4.5 | 11 | - | CAD | 请求报价 |
| KSGMS-32-M6-35 | 32 | M6 | 1 | 35 | 20 | 10 | 14 | 4.5 | 13 | - | CAD | 请求报价 |
| KSGMS-32-M6-45 | 32 | M6 | 1 | 45 | 20 | 10 | 14 | 4.5 | 15 | - | CAD | 请求报价 |
| KSGMS-40-M8-30 | 40 | M8 | 1.25 | 30 | 25 | 13 | 18 | 6.1 | 27 | - | CAD | 请求报价 |
| KSGMS-40-M8-40 | 40 | M8 | 1.25 | 40 | 25 | 13 | 18 | 6.1 | 30 | - | CAD | 请求报价 |
| KSGMS-40-M8-50 | 40 | M8 | 1.25 | 50 | 25 | 13 | 18 | 6.1 | 33 | - | CAD | 请求报价 |
| KSGMS-40-M8-60 | 40 | M8 | 1.25 | 60 | 25 | 13 | 18 | 6.1 | 36 | - | CAD | 请求报价 |
| KSGMS-50-M10-35 | 50 | M10 | 1.5 | 35 | 32 | 17 | 22 | 7.8 | 49 | - | CAD | 请求报价 |
| KSGMS-50-M10-45 | 50 | M10 | 1.5 | 45 | 32 | 17 | 22 | 7.8 | 55 | - | CAD | 请求报价 |
| KSGMS-50-M10-55 | 50 | M10 | 1.5 | 55 | 32 | 17 | 22 | 7.8 | 61 | - | CAD | 请求报价 |
| KSGMS-50-M10-65 | 50 | M10 | 1.5 | 65 | 32 | 17 | 22 | 7.8 | 50 | - | CAD | 请求报价 |
| KSGMS-63-M12-40 | 63 | M12 | 1.75 | 40 | 40 | 21 | 26 | 9.4 | 54 | ○ | CAD | 请求报价 |
| KSGMS-63-M12-60 | 63 | M12 | 1.75 | 60 | 40 | 21 | 26 | 9.4 | 72 | ○ | CAD | 请求报价 |
| KSGMS-63-M12-80 | 63 | M12 | 1.75 | 80 | 40 | 21 | 26 | 9.4 | 90 | ○ | CAD | 请求报价 |
材质、表面处理
| KSGMS | |
|---|---|
| 旋钮 | 尼龙6（亚光黑） |
| 螺纹部 | SUSXM7 |

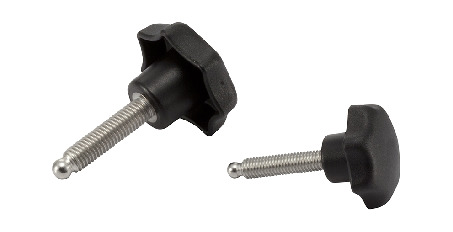

特点
- 七角形是手感舒适的理想外形。
- 螺纹部为不锈钢制，耐腐蚀性优良。
- 请另行购买止推垫SBPSBPS后配套使用。SBPSBPS
-
也备有七角形旋钮与止推垫配套的产品。
七角形旋钮＋塑料制止推垫----KSGMS-SBPKSGMS-SBP
七角形旋钮＋不锈钢制止推垫----KSGMS-SBPSKSGMS-SBPS
