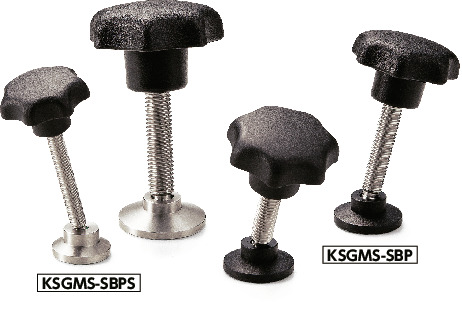

KSGMS-SBP七角形旋钮 - 带止推垫

形状図

KSGMS-SBP七角形旋钮 - 带止推垫寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M6
M8
M10
M12
Lm
所有
25
35
45
30
40
50
60
55
65
80
符合SEMI标准
所有
-
○

单位 : mm

型号 D M（粗牙）
螺纹公称直径		 螺距 Lm D1 H s d H1 h e d2 d1 质量
(g)		 符合SEMI标准 CAD下载 请求报价
KSGMS-32-M6-25-SBP15 32 M6 1 25 15 20 10 14 7.6 2.5 3.6 8.6 4.5 12 - CAD 请求报价
KSGMS-32-M6-35-SBP15 32 M6 1 35 15 20 10 14 7.6 2.5 3.6 8.6 4.5 14 - CAD 请求报价
KSGMS-32-M6-45-SBP15 32 M6 1 45 15 20 10 14 7.6 2.5 3.6 8.6 4.5 16 - CAD 请求报价
KSGMS-32-M6-25-SBP18 32 M6 1 25 18 20 10 14 9.2 2.5 5.2 10.8 4.5 13 - CAD 请求报价
KSGMS-32-M6-35-SBP18 32 M6 1 35 18 20 10 14 9.2 2.5 5.2 10.8 4.5 15 - CAD 请求报价
KSGMS-32-M6-45-SBP18 32 M6 1 45 18 20 10 14 9.2 2.5 5.2 10.8 4.5 17 - CAD 请求报价
KSGMS-32-M6-25-SBP21 32 M6 1 25 21 20 10 14 10 3 6 12.8 4.5 14 - CAD 请求报价
KSGMS-32-M6-35-SBP21 32 M6 1 35 21 20 10 14 10 3 6 12.8 4.5 16 - CAD 请求报价
KSGMS-32-M6-45-SBP21 32 M6 1 45 21 20 10 14 10 3 6 12.8 4.5 18 - CAD 请求报价
KSGMS-32-M6-25-SBP25 32 M6 1 25 25 20 10 14 10.5 3 6.5 13 4.5 16 - CAD 请求报价
KSGMS-32-M6-35-SBP25 32 M6 1 35 25 20 10 14 10.5 3 6.5 13 4.5 18 - CAD 请求报价
KSGMS-32-M6-45-SBP25 32 M6 1 45 25 20 10 14 10.5 3 6.5 13 4.5 20 - CAD 请求报价
KSGMS-32-M6-25-SBP32 32 M6 1 25 32 20 10 14 11 3 7 14 4.5 18 - CAD 请求报价
KSGMS-32-M6-35-SBP32 32 M6 1 35 32 20 10 14 11 3 7 14 4.5 20 - CAD 请求报价
KSGMS-32-M6-45-SBP32 32 M6 1 45 32 20 10 14 11 3 7 14 4.5 22 - CAD 请求报价
KSGMS-40-M8-30-SBP15 40 M8 1.25 30 15 25 13 18 7.6 2.5 2.5 8.6 6.1 28 - CAD 请求报价
KSGMS-40-M8-40-SBP15 40 M8 1.25 40 15 25 13 18 7.6 2.5 2.5 8.6 6.1 31 - CAD 请求报价
KSGMS-40-M8-50-SBP15 40 M8 1.25 50 15 25 13 18 7.6 2.5 2.5 8.6 6.1 34 - CAD 请求报价
KSGMS-40-M8-60-SBP15 40 M8 1.25 60 15 25 13 18 7.6 2.5 2.5 8.6 6.1 37 - CAD 请求报价
KSGMS-40-M8-30-SBP18 40 M8 1.25 30 18 25 13 18 9.2 2.5 4.2 10.8 6.1 29 - CAD 请求报价
KSGMS-40-M8-40-SBP18 40 M8 1.25 40 18 25 13 18 9.2 2.5 4.2 10.8 6.1 32 - CAD 请求报价
KSGMS-40-M8-50-SBP18 40 M8 1.25 50 18 25 13 18 9.2 2.5 4.2 10.8 6.1 35 - CAD 请求报价
KSGMS-40-M8-60-SBP18 40 M8 1.25 60 18 25 13 18 9.2 2.5 4.2 10.8 6.1 38 - CAD 请求报价
KSGMS-40-M8-30-SBP21 40 M8 1.25 30 21 25 13 18 10 3 5 12.8 6.1 30 - CAD 请求报价
KSGMS-40-M8-40-SBP21 40 M8 1.25 40 21 25 13 18 10 3 5 12.8 6.1 33 - CAD 请求报价
KSGMS-40-M8-50-SBP21 40 M8 1.25 50 21 25 13 18 10 3 5 12.8 6.1 36 - CAD 请求报价
KSGMS-40-M8-60-SBP21 40 M8 1.25 60 21 25 13 18 10 3 5 12.8 6.1 39 - CAD 请求报价
KSGMS-40-M8-30-SBP25 40 M8 1.25 30 25 25 13 18 10.5 3 5.5 13 6.1 32 - CAD 请求报价
KSGMS-40-M8-40-SBP25 40 M8 1.25 40 25 25 13 18 10.5 3 5.5 13 6.1 35 - CAD 请求报价
KSGMS-40-M8-50-SBP25 40 M8 1.25 50 25 25 13 18 10.5 3 5.5 13 6.1 38 - CAD 请求报价
KSGMS-40-M8-60-SBP25 40 M8 1.25 60 25 25 13 18 10.5 3 5.5 13 6.1 41 - CAD 请求报价
KSGMS-40-M8-30-SBP32 40 M8 1.25 30 32 25 13 18 11 3 6 14 6.1 34 - CAD 请求报价
KSGMS-40-M8-40-SBP32 40 M8 1.25 40 32 25 13 18 11 3 6 14 6.1 37 - CAD 请求报价
KSGMS-40-M8-50-SBP32 40 M8 1.25 50 32 25 13 18 11 3 6 14 6.1 40 - CAD 请求报价
KSGMS-40-M8-60-SBP32 40 M8 1.25 60 32 25 13 18 11 3 6 14 6.1 43 - CAD 请求报价
KSGMS-40-M8-30-SBP40 40 M8 1.25 30 40 25 13 18 13 4 8 16 6.1 38 - CAD 请求报价
KSGMS-40-M8-40-SBP40 40 M8 1.25 40 40 25 13 18 13 4 8 16 6.1 41 - CAD 请求报价
KSGMS-40-M8-50-SBP40 40 M8 1.25 50 40 25 13 18 13 4 8 16 6.1 44 - CAD 请求报价
KSGMS-40-M8-60-SBP40 40 M8 1.25 60 40 25 13 18 13 4 8 16 6.1 47 - CAD 请求报价
KSGMS-40-M8-30-SBP50 40 M8 1.25 30 50 25 13 18 15.5 4 10.4 16 6.1 42 - CAD 请求报价
KSGMS-40-M8-40-SBP50 40 M8 1.25 40 50 25 13 18 15.5 4 10.4 16 6.1 45 - CAD 请求报价
KSGMS-40-M8-50-SBP50 40 M8 1.25 50 50 25 13 18 15.5 4 10.4 16 6.1 48 - CAD 请求报价
KSGMS-40-M8-60-SBP50 40 M8 1.25 60 50 25 13 18 15.5 4 10.4 16 6.1 51 - CAD 请求报价
KSGMS-50-M10-35-SBP18 50 M10 1.5 35 18 32 17 22 9.2 2.5 3.8 10.8 7.8 51 - CAD 请求报价
KSGMS-50-M10-45-SBP18 50 M10 1.5 45 18 32 17 22 9.2 2.5 3.8 10.8 7.8 57 - CAD 请求报价
KSGMS-50-M10-55-SBP18 50 M10 1.5 55 18 32 17 22 9.2 2.5 3.8 10.8 7.8 63 - CAD 请求报价
KSGMS-50-M10-65-SBP18 50 M10 1.5 65 18 32 17 22 9.2 2.5 3.8 10.8 7.8 72 - CAD 请求报价
KSGMS-50-M10-35-SBP21 50 M10 1.5 35 21 32 17 22 10 3 4.3 12.8 7.8 52 - CAD 请求报价
KSGMS-50-M10-45-SBP21 50 M10 1.5 45 21 32 17 22 10 3 4.3 12.8 7.8 58 - CAD 请求报价
KSGMS-50-M10-55-SBP21 50 M10 1.5 55 21 32 17 22 10 3 4.3 12.8 7.8 64 - CAD 请求报价
KSGMS-50-M10-65-SBP21 50 M10 1.5 65 21 32 17 22 10 3 4.3 12.8 7.8 73 - CAD 请求报价
KSGMS-50-M10-35-SBP25 50 M10 1.5 35 25 32 17 22 10.5 3 4.6 13 7.8 54 - CAD 请求报价
KSGMS-50-M10-45-SBP25 50 M10 1.5 45 25 32 17 22 10.5 3 4.6 13 7.8 60 - CAD 请求报价
KSGMS-50-M10-55-SBP25 50 M10 1.5 55 25 32 17 22 10.5 3 4.6 13 7.8 66 - CAD 请求报价
KSGMS-50-M10-65-SBP25 50 M10 1.5 65 25 32 17 22 10.5 3 4.6 13 7.8 75 - CAD 请求报价
KSGMS-50-M10-35-SBP32 50 M10 1.5 35 32 32 17 22 11 3 5 14 7.8 56 - CAD 请求报价
KSGMS-50-M10-45-SBP32 50 M10 1.5 45 32 32 17 22 11 3 5 14 7.8 62 - CAD 请求报价
KSGMS-50-M10-55-SBP32 50 M10 1.5 55 32 32 17 22 11 3 5 14 7.8 68 - CAD 请求报价
KSGMS-50-M10-65-SBP32 50 M10 1.5 65 32 32 17 22 11 3 5 14 7.8 77 - CAD 请求报价
KSGMS-50-M10-35-SBP40 50 M10 1.5 35 40 32 17 22 13 4 7 16 7.8 60 - CAD 请求报价
KSGMS-50-M10-45-SBP40 50 M10 1.5 45 40 32 17 22 13 4 7 16 7.8 66 - CAD 请求报价
KSGMS-50-M10-55-SBP40 50 M10 1.5 55 40 32 17 22 13 4 7 16 7.8 72 - CAD 请求报价
KSGMS-50-M10-65-SBP40 50 M10 1.5 65 40 32 17 22 13 4 7 16 7.8 81 - CAD 请求报价
KSGMS-50-M10-35-SBP50 50 M10 1.5 35 50 32 17 22 15.5 4 9.3 16 7.8 64 - CAD 请求报价
KSGMS-50-M10-45-SBP50 50 M10 1.5 45 50 32 17 22 15.5 4 9.3 16 7.8 70 - CAD 请求报价
KSGMS-50-M10-55-SBP50 50 M10 1.5 55 50 32 17 22 15.5 4 9.3 16 7.8 76 - CAD 请求报价
KSGMS-50-M10-65-SBP50 50 M10 1.5 65 50 32 17 22 15.5 4 9.3 16 7.8 85 - CAD 请求报价
KSGMS-63-M12-40-SBP21 63 M12 1.75 40 21 40 21 26 10 3 3.4 12.8 9.4 76 ○ CAD 请求报价
KSGMS-63-M12-60-SBP21 63 M12 1.75 60 21 40 21 26 10 3 3.4 12.8 9.4 94 ○ CAD 请求报价
KSGMS-63-M12-80-SBP21 63 M12 1.75 80 21 40 21 26 10 3 3.4 12.8 9.4 112 ○ CAD 请求报价
KSGMS-63-M12-40-SBP25 63 M12 1.75 40 25 40 21 26 10.5 3 3.6 13 9.4 78 ○ CAD 请求报价
KSGMS-63-M12-60-SBP25 63 M12 1.75 60 25 40 21 26 10.5 3 3.6 13 9.4 96 ○ CAD 请求报价
KSGMS-63-M12-80-SBP25 63 M12 1.75 80 25 40 21 26 10.5 3 3.6 13 9.4 114 ○ CAD 请求报价
KSGMS-63-M12-40-SBP32 63 M12 1.75 40 32 40 21 26 11 3 4.2 14 9.4 80 ○ CAD 请求报价
KSGMS-63-M12-60-SBP32 63 M12 1.75 60 32 40 21 26 11 3 4.2 14 9.4 98 ○ CAD 请求报价
KSGMS-63-M12-80-SBP32 63 M12 1.75 80 32 40 21 26 11 3 4.2 14 9.4 116 ○ CAD 请求报价
KSGMS-63-M12-40-SBP40 63 M12 1.75 40 40 40 21 26 13 4 6.2 16 9.4 84 ○ CAD 请求报价
KSGMS-63-M12-60-SBP40 63 M12 1.75 60 40 40 21 26 13 4 6.2 16 9.4 102 ○ CAD 请求报价
KSGMS-63-M12-80-SBP40 63 M12 1.75 80 40 40 21 26 13 4 6.2 16 9.4 120 ○ CAD 请求报价
KSGMS-63-M12-40-SBP50 63 M12 1.75 40 50 40 21 26 15.5 4 8.7 16 9.4 88 ○ CAD 请求报价
KSGMS-63-M12-60-SBP50 63 M12 1.75 60 50 40 21 26 15.5 4 8.7 16 9.4 106 ○ CAD 请求报价
KSGMS-63-M12-80-SBP50 63 M12 1.75 80 50 40 21 26 15.5 4 8.7 16 9.4 124 ○ CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

KSGMS-SBP
塑料制止推垫
旋钮 尼龙6（亚光黑）
螺纹部 SUSXM7
止推垫 聚缩醛（亚光黑）

特点

  • 螺纹前端带止推垫的七角形旋钮。
  • 止推垫相对于螺纹部，最大可倾斜15°。在工件表面不均匀或倾斜等情况下使用非常有效。
  • 螺纹部为不锈钢制，耐腐蚀性优良。
  • 可根据工件选择止推垫的材质和尺寸。

相关产品

也可订购单件止推垫及无止推垫型。
KSGMS
SBP
SBPS

KSGMS-SBP七角形旋钮 - 带止推垫


相关服务

型号列表

KSGMS-32-M6-SBP15

KSGMS-32-M6-SBP18

KSGMS-32-M6-SBP21

KSGMS-32-M6-SBP25

KSGMS-32-M6-SBP32

KSGMS-40-M8-SBP15

KSGMS-40-M8-SBP18

KSGMS-40-M8-SBP21

KSGMS-40-M8-SBP25

KSGMS-40-M8-SBP32

KSGMS-40-M8-SBP40

KSGMS-40-M8-SBP50

KSGMS-50-M10-SBP18

KSGMS-50-M10-SBP21

KSGMS-50-M10-SBP25

KSGMS-50-M10-SBP32

KSGMS-50-M10-SBP40

KSGMS-50-M10-SBP50

KSGMS-63-M12-SBP21

KSGMS-63-M12-SBP25

KSGMS-63-M12-SBP32

KSGMS-63-M12-SBP40

KSGMS-63-M12-SBP50

点击查看其它旋钮

KTFS-PF

产品名称

七角形旋钮

型号

KTFS-PF

特点

酚醛树脂
金属轴套

KSGMS

产品名称

七角形旋钮

型号

KSGMS

特点

螺纹前端为球形

KSGMS-SBPS

产品名称

七角形旋钮-带止推垫

型号

KSGMS-SBPS

特点

带止推垫

KSPMS

产品名称

七角形旋钮-带垫

型号

KSPMS

特点

七角形
带垫
