七角形旋钮-带止推垫

Seven Lobe Knob with Thrust Pad

KSGMS-SBPS

安全注意事项

符号RoHS指令

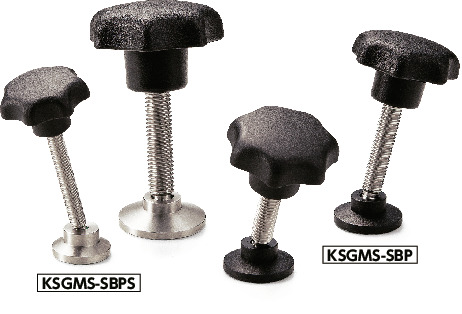

KSGMS-SBPS七角形旋钮 - 带止推垫

形状図

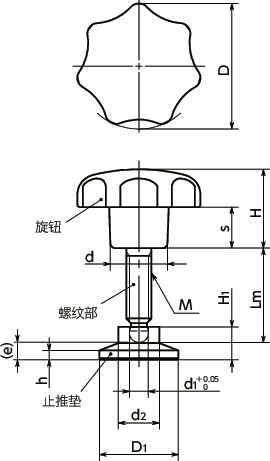

KSGMS-SBPS七角形旋钮 - 带止推垫寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M6
M8
M10
M12
Lm
所有
25
35
45
30
40
50
60
55
65
80
符合SEMI标准
所有
-
○

单位 : mm

型号 D M（粗牙）
螺纹公称直径		 螺距 Lm D1 H s d H1 h e d2 d1 质量
(g)		 符合SEMI标准 CAD下载 请求报价
KSGMS-32-M6-25-SBPS21 32 M6 1 25 21 20 10 14 10 3 6 12.8 4.5 27 - CAD 请求报价
KSGMS-32-M6-35-SBPS21 32 M6 1 35 21 20 10 14 10 3 6 12.8 4.5 29 - CAD 请求报价
KSGMS-32-M6-45-SBPS21 32 M6 1 45 21 20 10 14 10 3 6 12.8 4.5 31 - CAD 请求报价
KSGMS-32-M6-25-SBPS25 32 M6 1 25 25 20 10 14 10.5 3 6.5 13 4.5 34 - CAD 请求报价
KSGMS-32-M6-35-SBPS25 32 M6 1 35 25 20 10 14 10.5 3 6.5 13 4.5 36 - CAD 请求报价
KSGMS-32-M6-45-SBPS25 32 M6 1 45 25 20 10 14 10.5 3 6.5 13 4.5 38 - CAD 请求报价
KSGMS-32-M6-25-SBPS32 32 M6 1 25 32 20 10 14 11 3 7 14 4.5 45 - CAD 请求报价
KSGMS-32-M6-35-SBPS32 32 M6 1 35 32 20 10 14 11 3 7 14 4.5 47 - CAD 请求报价
KSGMS-32-M6-45-SBPS32 32 M6 1 45 32 20 10 14 11 3 7 14 4.5 49 - CAD 请求报价
KSGMS-40-M8-30-SBPS21 40 M8 1.25 30 21 25 13 18 10 3 5 12.8 6.1 43 - CAD 请求报价
KSGMS-40-M8-40-SBPS21 40 M8 1.25 40 21 25 13 18 10 3 5 12.8 6.1 46 - CAD 请求报价
KSGMS-40-M8-50-SBPS21 40 M8 1.25 50 21 25 13 18 10 3 5 12.8 6.1 49 - CAD 请求报价
KSGMS-40-M8-60-SBPS21 40 M8 1.25 60 21 25 13 18 10 3 5 12.8 6.1 52 - CAD 请求报价
KSGMS-40-M8-30-SBPS25 40 M8 1.25 30 25 25 13 18 10.5 3 5.5 13 6.1 50 - CAD 请求报价
KSGMS-40-M8-40-SBPS25 40 M8 1.25 40 25 25 13 18 10.5 3 5.5 13 6.1 53 - CAD 请求报价
KSGMS-40-M8-50-SBPS25 40 M8 1.25 50 25 25 13 18 10.5 3 5.5 13 6.1 56 - CAD 请求报价
KSGMS-40-M8-60-SBPS25 40 M8 1.25 60 25 25 13 18 10.5 3 5.5 13 6.1 59 - CAD 请求报价
KSGMS-40-M8-30-SBPS32 40 M8 1.25 30 32 25 13 18 11 3 6 14 6.1 61 - CAD 请求报价
KSGMS-40-M8-40-SBPS32 40 M8 1.25 40 32 25 13 18 11 3 6 14 6.1 64 - CAD 请求报价
KSGMS-40-M8-50-SBPS32 40 M8 1.25 50 32 25 13 18 11 3 6 14 6.1 67 - CAD 请求报价
KSGMS-40-M8-60-SBPS32 40 M8 1.25 60 32 25 13 18 11 3 6 14 6.1 70 - CAD 请求报价
KSGMS-40-M8-30-SBPS40 40 M8 1.25 30 40 25 13 18 13 4 8 16 6.1 94 - CAD 请求报价
KSGMS-40-M8-40-SBPS40 40 M8 1.25 40 40 25 13 18 13 4 8 16 6.1 97 - CAD 请求报价
KSGMS-40-M8-50-SBPS40 40 M8 1.25 50 40 25 13 18 13 4 8 16 6.1 100 - CAD 请求报价
KSGMS-40-M8-60-SBPS40 40 M8 1.25 60 40 25 13 18 13 4 8 16 6.1 103 - CAD 请求报价
KSGMS-40-M8-30-SBPS50 40 M8 1.25 30 50 25 13 18 15.5 4 10.4 16 6.1 142 - CAD 请求报价
KSGMS-40-M8-40-SBPS50 40 M8 1.25 40 50 25 13 18 15.5 4 10.4 16 6.1 145 - CAD 请求报价
KSGMS-40-M8-50-SBPS50 40 M8 1.25 50 50 25 13 18 15.5 4 10.4 16 6.1 148 - CAD 请求报价
KSGMS-40-M8-60-SBPS50 40 M8 1.25 60 50 25 13 18 15.5 4 10.4 16 6.1 151 - CAD 请求报价
KSGMS-50-M10-35-SBPS21 50 M10 1.5 35 21 32 17 22 10 3 4.3 12.8 7.8 65 - CAD 请求报价
KSGMS-50-M10-45-SBPS21 50 M10 1.5 45 21 32 17 22 10 3 4.3 12.8 7.8 71 - CAD 请求报价
KSGMS-50-M10-55-SBPS21 50 M10 1.5 55 21 32 17 22 10 3 4.3 12.8 7.8 77 - CAD 请求报价
KSGMS-50-M10-65-SBPS21 50 M10 1.5 65 21 32 17 22 10 3 4.3 12.8 7.8 86 - CAD 请求报价
KSGMS-50-M10-35-SBPS25 50 M10 1.5 35 25 32 17 22 10.5 3 4.6 13 7.8 72 - CAD 请求报价
KSGMS-50-M10-45-SBPS25 50 M10 1.5 45 25 32 17 22 10.5 3 4.6 13 7.8 78 - CAD 请求报价
KSGMS-50-M10-55-SBPS25 50 M10 1.5 55 25 32 17 22 10.5 3 4.6 13 7.8 84 - CAD 请求报价
KSGMS-50-M10-65-SBPS25 50 M10 1.5 65 25 32 17 22 10.5 3 4.6 13 7.8 93 - CAD 请求报价
KSGMS-50-M10-35-SBPS32 50 M10 1.5 35 32 32 17 22 11 3 5 14 7.8 83 - CAD 请求报价
KSGMS-50-M10-45-SBPS32 50 M10 1.5 45 32 32 17 22 11 3 5 14 7.8 89 - CAD 请求报价
KSGMS-50-M10-55-SBPS32 50 M10 1.5 55 32 32 17 22 11 3 5 14 7.8 95 - CAD 请求报价
KSGMS-50-M10-65-SBPS32 50 M10 1.5 65 32 32 17 22 11 3 5 14 7.8 104 - CAD 请求报价
KSGMS-50-M10-35-SBPS40 50 M10 1.5 35 40 32 17 22 13 4 7 16 7.8 116 - CAD 请求报价
KSGMS-50-M10-45-SBPS40 50 M10 1.5 45 40 32 17 22 13 4 7 16 7.8 122 - CAD 请求报价
KSGMS-50-M10-55-SBPS40 50 M10 1.5 55 40 32 17 22 13 4 7 16 7.8 128 - CAD 请求报价
KSGMS-50-M10-65-SBPS40 50 M10 1.5 65 40 32 17 22 13 4 7 16 7.8 137 - CAD 请求报价
KSGMS-50-M10-35-SBPS50 50 M10 1.5 35 50 32 17 22 15.5 4 9.3 16 7.8 163 - CAD 请求报价
KSGMS-50-M10-45-SBPS50 50 M10 1.5 45 50 32 17 22 15.5 4 9.3 16 7.8 169 - CAD 请求报价
KSGMS-50-M10-55-SBPS50 50 M10 1.5 55 50 32 17 22 15.5 4 9.3 16 7.8 175 - CAD 请求报价
KSGMS-50-M10-65-SBPS50 50 M10 1.5 65 50 32 17 22 15.5 4 9.3 16 7.8 184 - CAD 请求报价
KSGMS-63-M12-40-SBPS21 63 M12 1.75 40 21 40 21 26 10 3 3.4 12.8 9.4 89 ○ CAD 请求报价
KSGMS-63-M12-60-SBPS21 63 M12 1.75 60 21 40 21 26 10 3 3.4 12.8 9.4 107 ○ CAD 请求报价
KSGMS-63-M12-80-SBPS21 63 M12 1.75 80 21 40 21 26 10 3 3.4 12.8 9.4 125 ○ CAD 请求报价
KSGMS-63-M12-40-SBPS25 63 M12 1.75 40 25 40 21 26 10.5 3 3.6 13 9.4 96 ○ CAD 请求报价
KSGMS-63-M12-60-SBPS25 63 M12 1.75 60 25 40 21 26 10.5 3 3.6 13 9.4 114 ○ CAD 请求报价
KSGMS-63-M12-80-SBPS25 63 M12 1.75 80 25 40 21 26 10.5 3 3.6 13 9.4 132 ○ CAD 请求报价
KSGMS-63-M12-40-SBPS32 63 M12 1.75 40 32 40 21 26 11 3 4.2 14 9.4 107 ○ CAD 请求报价
KSGMS-63-M12-60-SBPS32 63 M12 1.75 60 32 40 21 26 11 3 4.2 14 9.4 125 ○ CAD 请求报价
KSGMS-63-M12-80-SBPS32 63 M12 1.75 80 32 40 21 26 11 3 4.2 14 9.4 143 ○ CAD 请求报价
KSGMS-63-M12-40-SBPS40 63 M12 1.75 40 40 40 21 26 13 4 6.2 16 9.4 140 ○ CAD 请求报价
KSGMS-63-M12-60-SBPS40 63 M12 1.75 60 40 40 21 26 13 4 6.2 16 9.4 158 ○ CAD 请求报价
KSGMS-63-M12-80-SBPS40 63 M12 1.75 80 40 40 21 26 13 4 6.2 16 9.4 176 ○ CAD 请求报价
KSGMS-63-M12-40-SBPS50 63 M12 1.75 40 50 40 21 26 15.5 4 8.7 16 9.4 185 ○ CAD 请求报价
KSGMS-63-M12-60-SBPS50 63 M12 1.75 60 50 40 21 26 15.5 4 8.7 16 9.4 203 ○ CAD 请求报价
KSGMS-63-M12-80-SBPS50 63 M12 1.75 80 50 40 21 26 15.5 4 8.7 16 9.4 221 ○ CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

KSGMS-SBPS
不锈钢制止推垫
旋钮 尼龙6（亚光黑）
螺纹部 SUSXM7
止推垫 SUS303
O型圈 氟橡胶

特点

  • 螺纹前端带止推垫的七角形旋钮。
  • 止推垫相对于螺纹部，最大可倾斜15°。在工件表面不均匀或倾斜等情况下使用非常有效。
  • 螺纹部为不锈钢制，耐腐蚀性优良。
  • 可根据工件选择止推垫的材质和尺寸。

相关产品

也可订购单件止推垫及无止推垫型。
