形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | s | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KSH-40-M8 | 40 | M8 | 1.25 | 15 | 24 | 12 | 14 | 37 | CAD | 请求报价 |
| KSH-50-M10 | 50 | M10 | 1.5 | 18 | 30 | 16.5 | 18 | 65 | CAD | 请求报价 |
| KSH-60-M12 | 60 | M12 | 1.75 | 22 | 37.5 | 20 | 20 | 107 | CAD | 请求报价 |
材质、表面处理
| KSH-M | |
|---|---|
| 旋钮 | SUS304 喷丸 |
| 轴套 | SUS304 喷丸 |
特点
- 不锈钢制，具有优良的耐腐蚀性。
- 喷丸表面处理造就优美外观。
-

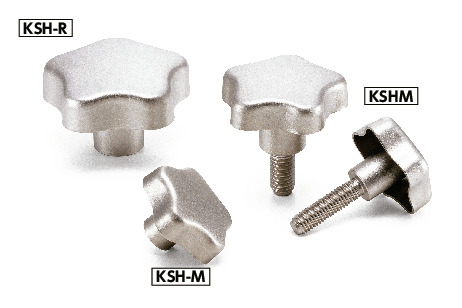

可根据产品符号选择类型。
KSHM----外螺纹
KSH-M----内螺纹
KSH-R----铰孔
