形状図

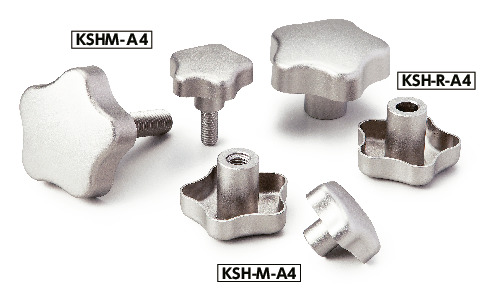

为了区分KSH-M-A4与KSH-M，KSH-M-A4在轴套根部进行了槽加工。
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | s | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KSH-32-M5-A4 | 32 | M5 | 0.8 | 12 | 21 | 10 | 12 | 27 | CAD | 请求报价 |
| KSH-32-M6-A4 | 32 | M6 | 1 | 12 | 21 | 10 | 12 | 26 | CAD | 请求报价 |
| KSH-40-M6-A4 | 40 | M6 | 1 | 15 | 24 | 12 | 14 | 41 | CAD | 请求报价 |
| KSH-40-M8-A4 | 40 | M8 | 1.25 | 15 | 24 | 12 | 14 | 37 | CAD | 请求报价 |
| KSH-50-M8-A4 | 50 | M8 | 1.25 | 18 | 30 | 16.5 | 18 | 74 | CAD | 请求报价 |
| KSH-50-M10-A4 | 50 | M10 | 1.5 | 18 | 30 | 16.5 | 18 | 65 | CAD | 请求报价 |
| KSH-60-M10-A4 | 60 | M10 | 1.5 | 22 | 37.5 | 20 | 20 | 124 | CAD | 请求报价 |
| KSH-60-M12-A4 | 60 | M12 | 1.75 | 22 | 37.5 | 20 | 20 | 107 | CAD | 请求报价 |
材质、表面处理
| KSH-M-A4 | |
|---|---|
| 旋钮 | 相当于SUS316L（AISI 316L） 喷丸 |
| 轴套 | 相当于SUS316L（AISI 316L） 喷丸 |
特点
- 相当于SUS316L的不锈钢制。对于化学药品和海洋性环境，具有比SUS304更优越的耐腐蚀性。基本成分中含有钼，在高温条件下也具有很高的强度。
- 喷丸表面处理造就优美外观。
