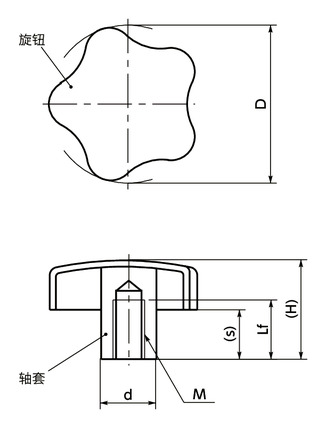

形状図
为了区分KSH-M-A4与KSH-M，KSH-M-A4在轴套根部进行了槽加工。
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | s | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KSH-40-M8-A4 | 40 | M8 | 1.25 | 15 | 24 | 12 | 14 | 37 | CAD | 请求报价 |
材质、表面处理
| KSH-M-A4 | |
|---|---|
| 旋钮 | SUS316L 喷丸 |
| 轴套 | SUS316 喷丸 |
特点
- 旋钮为SUS316L制。对于化学药品和海洋性环境，具有比SUS304更优越的耐腐蚀性。基本成分中含有钼，在高温条件下也具有很高的强度。
- 喷丸表面处理造就优美外观。
