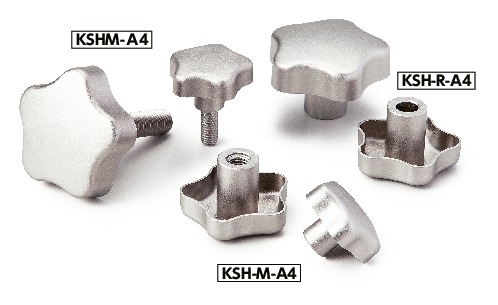

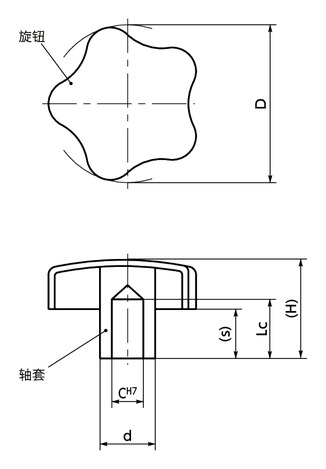

形状図
为了区分KSH-R-A4与KSH-R，KSH-R-A4在轴套根部进行了槽加工。
尺寸・CAD
单位 : mm
| 型号 | D | C | Lc min. | H | s | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|
| KSH-40-R8-A4 | 40 | 8 | 15 | 24 | 12 | 14 | 37 | CAD | 请求报价 |
| KSH-50-R10-A4 | 50 | 10 | 18 | 30 | 16.5 | 18 | 65 | CAD | 请求报价 |
| KSH-60-R12-A4 | 60 | 12 | 22 | 37.5 | 20 | 20 | 107 | CAD | 请求报价 |
材质、表面处理
| KSH-R-A4 | |
|---|---|
| 旋钮 | SUS316L 喷丸 |
| 轴套 | SUS316 喷丸 |
特点
- 旋钮为SUS316L制。对于化学药品和海洋性环境，具有比SUS304更优越的耐腐蚀性。基本成分中含有钼，在高温条件下也具有很高的强度。
- 喷丸表面处理造就优美外观。
