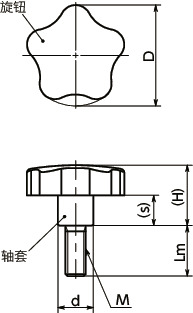

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KSHM-32-M6-16 | 32 | M6 | 1 | 16 | 21 | 10 | 12 | 33 | CAD | 请求报价 |
| KSHM-32-M6-20 | 32 | M6 | 1 | 20 | 21 | 10 | 12 | 34 | CAD | 请求报价 |
| KSHM-32-M6-30 | 32 | M6 | 1 | 30 | 21 | 10 | 12 | 36 | CAD | 请求报价 |
| KSHM-40-M8-20 | 40 | M8 | 1.25 | 20 | 24 | 12 | 14 | 46 | CAD | 请求报价 |
| KSHM-40-M8-30 | 40 | M8 | 1.25 | 30 | 24 | 12 | 14 | 52 | CAD | 请求报价 |
| KSHM-40-M8-40 | 40 | M8 | 1.25 | 40 | 24 | 12 | 14 | 59 | CAD | 请求报价 |
| KSHM-40-M8-50 | 40 | M8 | 1.25 | 50 | 24 | 12 | 14 | 63 | CAD | 请求报价 |
| KSHM-50-M10-20 | 50 | M10 | 1.5 | 20 | 30 | 16.5 | 18 | 88 | CAD | 请求报价 |
| KSHM-50-M10-30 | 50 | M10 | 1.5 | 30 | 30 | 16.5 | 18 | 94 | CAD | 请求报价 |
| KSHM-50-M10-40 | 50 | M10 | 1.5 | 40 | 30 | 16.5 | 18 | 101 | CAD | 请求报价 |
| KSHM-50-M10-50 | 50 | M10 | 1.5 | 50 | 30 | 16.5 | 18 | 111 | CAD | 请求报价 |
| KSHM-50-M10-60 | 50 | M10 | 1.5 | 60 | 30 | 16.5 | 18 | 117 | CAD | 请求报价 |
| KSHM-60-M12-20 | 60 | M12 | 1.75 | 20 | 37.5 | 20 | 20 | 145 | CAD | 请求报价 |
| KSHM-60-M12-30 | 60 | M12 | 1.75 | 30 | 37.5 | 20 | 20 | 153 | CAD | 请求报价 |
| KSHM-60-M12-40 | 60 | M12 | 1.75 | 40 | 37.5 | 20 | 20 | 160 | CAD | 请求报价 |
| KSHM-60-M12-50 | 60 | M12 | 1.75 | 50 | 37.5 | 20 | 20 | 171 | CAD | 请求报价 |
| KSHM-60-M12-60 | 60 | M12 | 1.75 | 60 | 37.5 | 20 | 20 | 187 | CAD | 请求报价 |
材质、表面处理
| KSHM | |
|---|---|
| 旋钮 | 相当于SUS304 喷丸 |
| 轴套 | 相当于SUS304 喷丸 |
特点
- 不锈钢制，耐腐蚀性优良。
- 喷丸表面处理造就优美外观。
