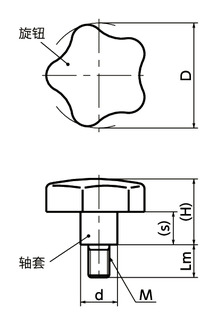

形状図
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KSHM-40-M8-40 | 40 | M8 | 1.25 | 40 | 24 | 12 | 14 | 59 | CAD | 请求报价 |
材质、表面处理
| KSHM | |
|---|---|
| 旋钮 | SUS304 喷丸 |
| 轴套 | SUS304 喷丸 |
特点
- 不锈钢制，具有优良的耐腐蚀性。
- 喷丸表面处理造就优美外观。
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KSHM-40-M8-40 | 40 | M8 | 1.25 | 40 | 24 | 12 | 14 | 59 | CAD | 请求报价 |
| KSHM | |
|---|---|
| 旋钮 | SUS304 喷丸 |
| 轴套 | SUS304 喷丸 |
