Name: KSM-PF
Brand: 锅屋百迪精密机械
Availability: OutOfStock

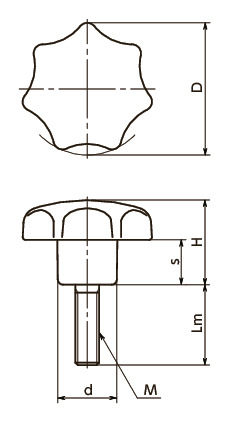

形状図

尺寸・CAD

选择

M（粗牙） 螺纹公称直径: 所有; M6; M8; M10; M12; M16

Lm: 所有; 16; 20; 25; 30; 35; 45; 40; 55; 50; 60; 70

符合SEMI标准: 所有; -; ○

单位 : mm

型号	D	M（粗牙）螺纹公称直径	螺距	Lm	H	s	d	质量 (g)	符合SEMI标准	CAD下载	请求报价
KSM-32-M6-16-PF	32	M6	1	16	20	10	14	9	-	CAD	请求报价
KSM-32-M6-20-PF	32	M6	1	20	20	10	14	10	-	CAD	请求报价
KSM-32-M6-25-PF	32	M6	1	25	20	10	14	12	-	CAD	请求报价
KSM-32-M6-30-PF	32	M6	1	30	20	10	14	13	-	CAD	请求报价
KSM-32-M6-35-PF	32	M6	1	35	20	10	14	14	-	CAD	请求报价
KSM-32-M6-45-PF	32	M6	1	45	20	10	14	16	-	CAD	请求报价
KSM-40-M8-16-PF	40	M8	1.25	16	25	13	18	19	-	CAD	请求报价
KSM-40-M8-20-PF	40	M8	1.25	20	25	13	18	21	-	CAD	请求报价
KSM-40-M8-25-PF	40	M8	1.25	25	25	13	18	23	-	CAD	请求报价
KSM-40-M8-30-PF	40	M8	1.25	30	25	13	18	25	-	CAD	请求报价
KSM-40-M8-40-PF	40	M8	1.25	40	25	13	18	29	-	CAD	请求报价
KSM-40-M8-55-PF	40	M8	1.25	55	25	13	18	36	-	CAD	请求报价
KSM-50-M10-25-PF	50	M10	1.5	25	32	17	22	49	-	CAD	请求报价
KSM-50-M10-30-PF	50	M10	1.5	30	32	17	22	52	-	CAD	请求报价
KSM-50-M10-35-PF	50	M10	1.5	35	32	17	22	55	-	CAD	请求报价
KSM-50-M10-45-PF	50	M10	1.5	45	32	17	22	59	-	CAD	请求报价
KSM-50-M10-55-PF	50	M10	1.5	55	32	17	22	64	-	CAD	请求报价
KSM-63-M12-30-PF	63	M12	1.75	30	40	21	26	91	○	CAD	请求报价
KSM-63-M12-35-PF	63	M12	1.75	35	40	21	26	96	○	CAD	请求报价
KSM-63-M12-40-PF	63	M12	1.75	40	40	21	26	100	○	CAD	请求报价
KSM-63-M12-50-PF	63	M12	1.75	50	40	21	26	108	○	CAD	请求报价
KSM-63-M12-60-PF	63	M12	1.75	60	40	21	26	117	○	CAD	请求报价
KSM-80-M16-30-PF	80	M16	2	30	50	25	35	207	○	CAD	请求报价
KSM-80-M16-40-PF	80	M16	2	40	50	25	35	222	○	CAD	请求报价
KSM-80-M16-50-PF	80	M16	2	50	50	25	35	230	○	CAD	请求报价
KSM-80-M16-60-PF	80	M16	2	60	50	25	35	245	○	CAD	请求报价
KSM-80-M16-70-PF	80	M16	2	70	50	25	35	259	○	CAD	请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

	KSM-PF
旋钮	酚醛树脂（黑）
螺纹部	钢三价铬酸盐处理

特点

七角形是手感舒适的理想外形。
旋钮的材质尼龙6与酚醛树脂已实现标准化。
备有内螺纹型的七角形旋钮KSFKSFSKSF-PFKSF-K。

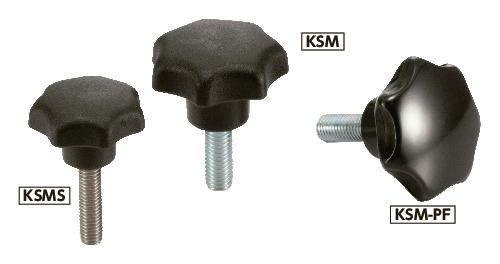

KSF KSFS KSF-PF KSF-K

可根据产品符号选择旋钮、螺纹部的材质。

产品符号	旋钮材质	螺纹部材质
KSM	尼龙6	钢制
KSMS	尼龙6	不锈钢制
KSM-PF	酚醛树脂	钢制

型号列表

KSM-32-M6-PF

KSM-40-M8-PF

KSM-50-M10-PF

KSM-63-M12-PF

KSM-80-M16-PF
