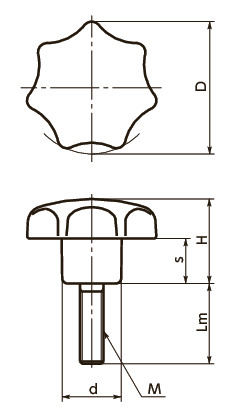

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | d | 质量 (g) |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KSM-80-M16-30-PF | 80 | M16 | 2 | 30 | 50 | 25 | 35 | 207 | ○ | CAD | 请求报价 |
| KSM-80-M16-40-PF | 80 | M16 | 2 | 40 | 50 | 25 | 35 | 222 | ○ | CAD | 请求报价 |
| KSM-80-M16-50-PF | 80 | M16 | 2 | 50 | 50 | 25 | 35 | 230 | ○ | CAD | 请求报价 |
| KSM-80-M16-60-PF | 80 | M16 | 2 | 60 | 50 | 25 | 35 | 245 | ○ | CAD | 请求报价 |
| KSM-80-M16-70-PF | 80 | M16 | 2 | 70 | 50 | 25 | 35 | 259 | ○ | CAD | 请求报价 |
材质、表面处理

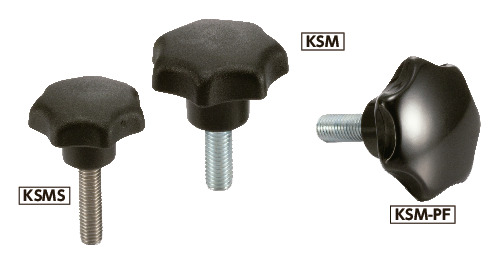

| KSM-PF | |
|---|---|
| 旋钮 | 酚醛树脂（黑） |
| 螺纹部 | 钢 三价铬酸盐处理 |
