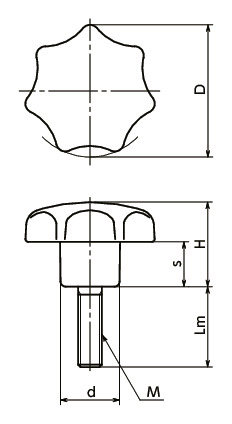

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | d | 质量 (g) |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KSM-40-M8-16 | 40 | M8 | 1.25 | 16 | 25 | 13 | 18 | 19 | - | CAD | 请求报价 |
| KSM-40-M8-20 | 40 | M8 | 1.25 | 20 | 25 | 13 | 18 | 21 | - | CAD | 请求报价 |
| KSM-40-M8-25 | 40 | M8 | 1.25 | 25 | 25 | 13 | 18 | 23 | - | CAD | 请求报价 |
| KSM-40-M8-30 | 40 | M8 | 1.25 | 30 | 25 | 13 | 18 | 25 | - | CAD | 请求报价 |
| KSM-40-M8-35 | 40 | M8 | 1.25 | 35 | 25 | 13 | 18 | 27 | - | CAD | 请求报价 |
| KSM-40-M8-40 | 40 | M8 | 1.25 | 40 | 25 | 13 | 18 | 29 | - | CAD | 请求报价 |
| KSM-40-M8-50 | 40 | M8 | 1.25 | 50 | 25 | 13 | 18 | 34 | - | CAD | 请求报价 |
| KSM-40-M8-55 | 40 | M8 | 1.25 | 55 | 25 | 13 | 18 | 36 | - | CAD | 请求报价 |
| KSM-40-M8-60 | 40 | M8 | 1.25 | 60 | 25 | 13 | 18 | 37 | - | CAD | 请求报价 |
材质、表面处理
| KSM | |
|---|---|
| 旋钮 | 尼龙6（亚光黑） |
| 螺纹部 | 钢 三价铬酸盐处理 |
