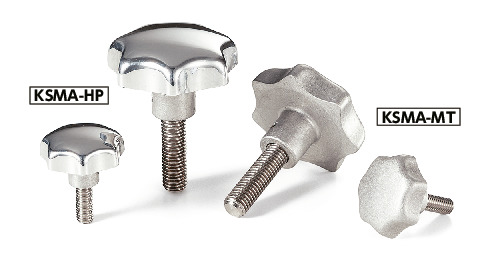

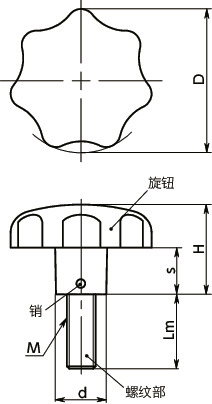

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | d | 质量 （g） |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KSMA-40-M8-20-HP | 40 | M8 | 1.25 | 20 | 25 | 12 | 14 | 44 | - | CAD | 请求报价 |
| KSMA-40-M8-25-HP | 40 | M8 | 1.25 | 25 | 25 | 12 | 14 | 45 | - | CAD | 请求报价 |
| KSMA-40-M8-30-HP | 40 | M8 | 1.25 | 30 | 25 | 12 | 14 | 47 | - | CAD | 请求报价 |
| KSMA-40-M8-40-HP | 40 | M8 | 1.25 | 40 | 25 | 12 | 14 | 50 | - | CAD | 请求报价 |
| KSMA-50-M10-20-HP | 50 | M10 | 1.5 | 20 | 32 | 15 | 18 | 80 | - | CAD | 请求报价 |
| KSMA-50-M10-25-HP | 50 | M10 | 1.5 | 25 | 32 | 15 | 18 | 82 | - | CAD | 请求报价 |
| KSMA-50-M10-30-HP | 50 | M10 | 1.5 | 30 | 32 | 15 | 18 | 85 | - | CAD | 请求报价 |
| KSMA-50-M10-45-HP | 50 | M10 | 1.5 | 45 | 32 | 15 | 18 | 92 | - | CAD | 请求报价 |
| KSMA-50-M10-55-HP | 50 | M10 | 1.5 | 55 | 32 | 15 | 18 | 97 | - | CAD | 请求报价 |
| KSMA-63-M12-30-HP | 63 | M12 | 1.75 | 30 | 40 | 19 | 20 | 150 | ○ | CAD | 请求报价 |
| KSMA-63-M12-40-HP | 63 | M12 | 1.75 | 40 | 40 | 19 | 20 | 157 | ○ | CAD | 请求报价 |
| KSMA-63-M12-50-HP | 63 | M12 | 1.75 | 50 | 40 | 19 | 20 | 164 | ○ | CAD | 请求报价 |
材质、表面处理
| KSMA-HP | |
|---|---|
| 旋钮 | 铝合金 研磨 |
| 销 | SUS301 |
| 螺纹部 | SUS303 |
特点
- 七角形是手感舒适的理想外形。
- 旋钮为轻量铝合金制。
