七角形旋钮

Seven Lobe Knob

KSMS

安全注意事项

符号RoHS指令

KSMS七角形旋钮

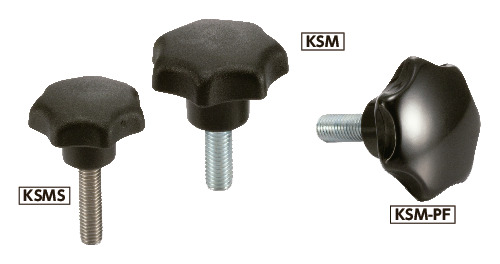

形状図

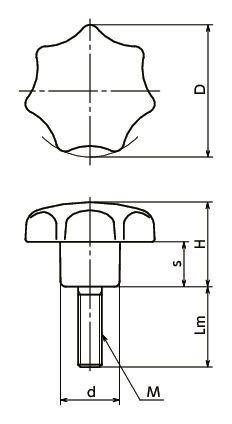

KSMS七角形旋钮寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M5
M6
M8
M10
M12
Lm
所有
10
15
20
25
30
16
40
50
60
45
55
符合SEMI标准
所有
-
○

单位 : mm

型号 D M（粗牙）
螺纹公称直径		 螺距 Lm H s d 质量
(g)		 符合SEMI标准 CAD下载 请求报价
KSMS-25-M5-10 25 M5 0.8 10 16 8 12 4 - CAD 请求报价
KSMS-25-M5-15 25 M5 0.8 15 16 8 12 5 - CAD 请求报价
KSMS-25-M5-20 25 M5 0.8 20 16 8 12 7 - CAD 请求报价
KSMS-25-M5-25 25 M5 0.8 25 16 8 12 8 - CAD 请求报价
KSMS-25-M5-30 25 M5 0.8 30 16 8 12 8 - CAD 请求报价
KSMS-25-M6-10 25 M6 1 10 16 8 12 4 - CAD 请求报价
KSMS-25-M6-16 25 M6 1 16 16 8 12 5 - CAD 请求报价
KSMS-25-M6-20 25 M6 1 20 16 8 12 7 - CAD 请求报价
KSMS-25-M6-25 25 M6 1 25 16 8 12 8 - CAD 请求报价
KSMS-25-M6-30 25 M6 1 30 16 8 12 8 - CAD 请求报价
KSMS-32-M6-10 32 M6 1 10 20 10 14 8 - CAD 请求报价
KSMS-32-M6-16 32 M6 1 16 20 10 14 9 - CAD 请求报价
KSMS-32-M6-20 32 M6 1 20 20 10 14 10 - CAD 请求报价
KSMS-32-M6-25 32 M6 1 25 20 10 14 12 - CAD 请求报价
KSMS-32-M6-30 32 M6 1 30 20 10 14 13 - CAD 请求报价
KSMS-32-M8-20 32 M8 1.25 20 20 10 14 8 - CAD 请求报价
KSMS-32-M8-25 32 M8 1.25 25 20 10 14 9 - CAD 请求报价
KSMS-32-M8-30 32 M8 1.25 30 20 10 14 10 - CAD 请求报价
KSMS-32-M8-40 32 M8 1.25 40 20 10 14 12 - CAD 请求报价
KSMS-32-M8-50 32 M8 1.25 50 20 10 14 13 - CAD 请求报价
KSMS-32-M8-60 32 M8 1.25 60 20 10 14 13 - CAD 请求报价
KSMS-40-M8-20 40 M8 1.25 20 25 13 18 21 - CAD 请求报价
KSMS-40-M8-25 40 M8 1.25 25 25 13 18 23 - CAD 请求报价
KSMS-40-M8-30 40 M8 1.25 30 25 13 18 25 - CAD 请求报价
KSMS-40-M8-40 40 M8 1.25 40 25 13 18 29 - CAD 请求报价
KSMS-40-M8-50 40 M8 1.25 50 25 13 18 25 - CAD 请求报价
KSMS-40-M8-60 40 M8 1.25 60 25 13 18 29 - CAD 请求报价
KSMS-40-M10-20 40 M10 1.5 20 25 13 18 21 - CAD 请求报价
KSMS-40-M10-25 40 M10 1.5 25 25 13 18 23 - CAD 请求报价
KSMS-40-M10-30 40 M10 1.5 30 25 13 18 25 - CAD 请求报价
KSMS-40-M10-45 40 M10 1.5 45 25 13 18 29 - CAD 请求报价
KSMS-40-M10-50 40 M10 1.5 50 25 13 18 25 - CAD 请求报价
KSMS-40-M10-55 40 M10 1.5 55 25 13 18 29 - CAD 请求报价
KSMS-40-M10-60 40 M10 1.5 60 25 13 18 29 - CAD 请求报价
KSMS-50-M10-20 50 M10 1.5 20 32 17 22 47 - CAD 请求报价
KSMS-50-M10-25 50 M10 1.5 25 32 17 22 49 - CAD 请求报价
KSMS-50-M10-30 50 M10 1.5 30 32 17 22 52 - CAD 请求报价
KSMS-50-M10-45 50 M10 1.5 45 32 17 22 59 - CAD 请求报价
KSMS-50-M10-50 50 M10 1.5 50 32 17 22 59 - CAD 请求报价
KSMS-50-M10-55 50 M10 1.5 55 32 17 22 64 - CAD 请求报价
KSMS-50-M10-60 50 M10 1.5 60 32 17 22 64 - CAD 请求报价
KSMS-50-M12-30 50 M12 1.75 30 32 17 22 52 - CAD 请求报价
KSMS-50-M12-40 50 M12 1.75 40 32 17 22 59 - CAD 请求报价
KSMS-50-M12-50 50 M12 1.75 50 32 17 22 59 - CAD 请求报价
KSMS-50-M12-60 50 M12 1.75 60 32 17 22 64 - CAD 请求报价
KSMS-63-M12-30 63 M12 1.75 30 40 21 26 91 ○ CAD 请求报价
KSMS-63-M12-40 63 M12 1.75 40 40 21 26 100 ○ CAD 请求报价
KSMS-63-M12-50 63 M12 1.75 50 40 21 26 108 ○ CAD 请求报价
KSMS-63-M12-60 63 M12 1.75 60 40 21 26 108 ○ CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

KSMS
旋钮 尼龙6
（亚光黑）
螺纹部 SUSXM7＊1

＊1：　KSMS-50-M12KSMS-63-M12为SUS303。


特点

  • 七角形是手感舒适的理想外形。
  • 旋钮的材质尼龙6与酚醛树脂已实现标准化。
  • 备有内螺纹型的七角形旋钮KSFKSFSKSF-PFKSF-K。
    KSFKSFSKSF-PFKSF-K
  • 可根据产品符号选择旋钮、螺纹部的材质。
产品符号 旋钮材质 螺纹部材质
KSM 尼龙6 钢制
KSMS 尼龙6 不锈钢制
KSM-PF 酚醛树脂 钢制
