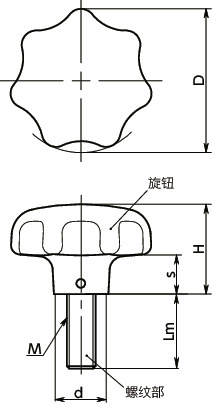

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | d | 质量 （g） |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KSMS-40-M8-20-A4-HP | 40 | M8 | 1.25 | 20 | 25 | 12 | 14 | 117 | - | CAD | 请求报价 |
| KSMS-40-M8-25-A4-HP | 40 | M8 | 1.25 | 25 | 25 | 12 | 14 | 119 | - | CAD | 请求报价 |
| KSMS-40-M8-30-A4-HP | 40 | M8 | 1.25 | 30 | 25 | 12 | 14 | 121 | - | CAD | 请求报价 |
| KSMS-40-M8-40-A4-HP | 40 | M8 | 1.25 | 40 | 25 | 12 | 14 | 125 | - | CAD | 请求报价 |
| KSMS-50-M10-20-A4-HP | 50 | M10 | 1.5 | 20 | 32 | 15 | 18 | 229 | - | CAD | 请求报价 |
| KSMS-50-M10-25-A4-HP | 50 | M10 | 1.5 | 25 | 32 | 15 | 18 | 233 | - | CAD | 请求报价 |
| KSMS-50-M10-30-A4-HP | 50 | M10 | 1.5 | 30 | 32 | 15 | 18 | 239 | - | CAD | 请求报价 |
| KSMS-50-M10-45-A4-HP | 50 | M10 | 1.5 | 45 | 32 | 15 | 18 | 241 | - | CAD | 请求报价 |
| KSMS-50-M10-55-A4-HP | 50 | M10 | 1.5 | 55 | 32 | 15 | 18 | 254 | - | CAD | 请求报价 |
| KSMS-63-M12-30-A4-HP | 63 | M12 | 1.75 | 30 | 40 | 19 | 20 | 437 | ○ | CAD | 请求报价 |
| KSMS-63-M12-40-A4-HP | 63 | M12 | 1.75 | 40 | 40 | 19 | 20 | 446 | ○ | CAD | 请求报价 |
| KSMS-63-M12-50-A4-HP | 63 | M12 | 1.75 | 50 | 40 | 19 | 20 | 454 | ○ | CAD | 请求报价 |
材质、表面处理
| KSMS-A4-HP | |
|---|---|
| 旋钮 | 相当于SUS316 研磨 |
| 螺纹部 | 相当于SUS316 |
特点

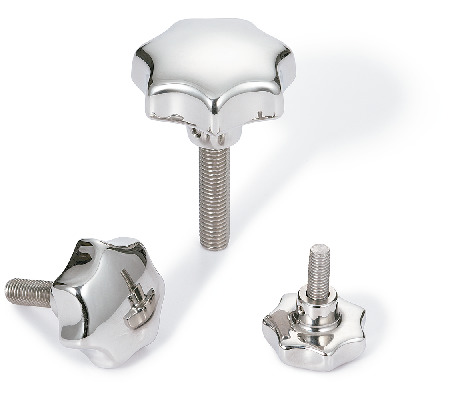

- 耐腐蚀性尤其出色的外螺纹型七角形旋钮，采用相当于SUS316的全不锈钢制成。
- 七角形是手感舒适的理想外形。
- 形状凹凸少且经过表面研磨，清扫性优良。
