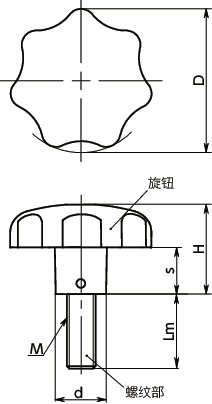

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | d | 质量 （g） |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KSMS-40-M8-20-NI | 40 | M8 | 1.25 | 20 | 25 | 12 | 14 | 88 | - | CAD | 请求报价 |
| KSMS-40-M8-25-NI | 40 | M8 | 1.25 | 25 | 25 | 12 | 14 | 90 | - | CAD | 请求报价 |
| KSMS-40-M8-30-NI | 40 | M8 | 1.25 | 30 | 25 | 12 | 14 | 91 | - | CAD | 请求报价 |
| KSMS-40-M8-40-NI | 40 | M8 | 1.25 | 40 | 25 | 12 | 14 | 93 | - | CAD | 请求报价 |
材质、表面处理
| KSMS-NI | |
|---|---|
| 旋钮 | SCS13A（相当于SUS304） 喷丸 |
| 螺纹部 | SUS303 |
特点

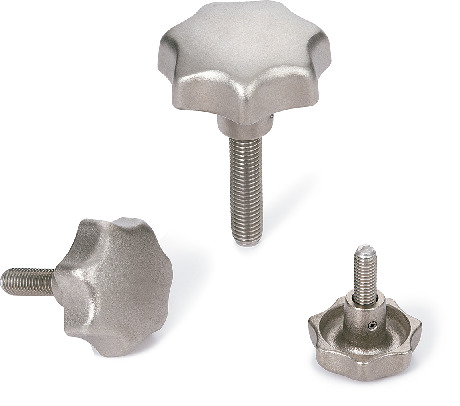

- 全不锈钢制外螺纹型七角形旋钮。
- 七角形是手感舒适的理想外形。
- 耐腐蚀性优良。
