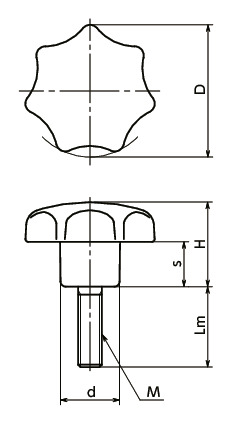

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | d | 质量 (g) |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KSMS-25-M5-10-PF | 25 | M5 | 0.8 | 10 | 16 | 8 | 12 | 9 | - | CAD | 请求报价 |
| KSMS-25-M5-15-PF | 25 | M5 | 0.8 | 15 | 16 | 8 | 12 | 10 | - | CAD | 请求报价 |
| KSMS-25-M5-20-PF | 25 | M5 | 0.8 | 20 | 16 | 8 | 12 | 11 | - | CAD | 请求报价 |
| KSMS-25-M5-25-PF | 25 | M5 | 0.8 | 25 | 16 | 8 | 12 | 12 | - | CAD | 请求报价 |
| KSMS-32-M6-10-PF | 32 | M6 | 1 | 10 | 20 | 10 | 14 | 12 | - | CAD | 请求报价 |
| KSMS-32-M6-16-PF | 32 | M6 | 1 | 16 | 20 | 10 | 14 | 13 | - | CAD | 请求报价 |
| KSMS-32-M6-20-PF | 32 | M6 | 1 | 20 | 20 | 10 | 14 | 14 | - | CAD | 请求报价 |
| KSMS-32-M6-25-PF | 32 | M6 | 1 | 25 | 20 | 10 | 14 | 15 | - | CAD | 请求报价 |
| KSMS-32-M6-30-PF | 32 | M6 | 1 | 30 | 20 | 10 | 14 | 16 | - | CAD | 请求报价 |
| KSMS-40-M8-20-PF | 40 | M8 | 1.25 | 20 | 25 | 13 | 18 | 29 | - | CAD | 请求报价 |
| KSMS-40-M8-25-PF | 40 | M8 | 1.25 | 25 | 25 | 13 | 18 | 30 | - | CAD | 请求报价 |
| KSMS-40-M8-30-PF | 40 | M8 | 1.25 | 30 | 25 | 13 | 18 | 32 | - | CAD | 请求报价 |
| KSMS-40-M8-40-PF | 40 | M8 | 1.25 | 40 | 25 | 13 | 18 | 34 | - | CAD | 请求报价 |
| KSMS-50-M10-20-PF | 50 | M10 | 1.5 | 20 | 32 | 17 | 22 | 49 | - | CAD | 请求报价 |
| KSMS-50-M10-25-PF | 50 | M10 | 1.5 | 25 | 32 | 17 | 22 | 51 | - | CAD | 请求报价 |
| KSMS-50-M10-30-PF | 50 | M10 | 1.5 | 30 | 32 | 17 | 22 | 54 | - | CAD | 请求报价 |
| KSMS-50-M10-45-PF | 50 | M10 | 1.5 | 45 | 32 | 17 | 22 | 61 | - | CAD | 请求报价 |
| KSMS-50-M10-55-PF | 50 | M10 | 1.5 | 55 | 32 | 17 | 22 | 72 | - | CAD | 请求报价 |
| KSMS-63-M12-30-PF | 63 | M12 | 1.75 | 30 | 40 | 21 | 26 | 98 | ○ | CAD | 请求报价 |
| KSMS-63-M12-40-PF | 63 | M12 | 1.75 | 40 | 40 | 21 | 26 | 107 | ○ | CAD | 请求报价 |
| KSMS-63-M12-50-PF | 63 | M12 | 1.75 | 50 | 40 | 21 | 26 | 117 | ○ | CAD | 请求报价 |
材质、表面处理
| KSMS-PF | |
|---|---|
| 旋钮 | 酚醛树脂（黑） |
| 螺纹部 | 不锈钢 |

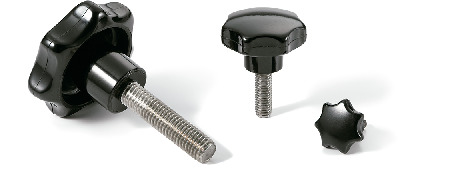

特点
- 七角形是手感舒适的理想外形。
- 酚醛树脂制，具有优良的耐久性。
- 螺纹部为不锈钢制，耐腐蚀性优良。
