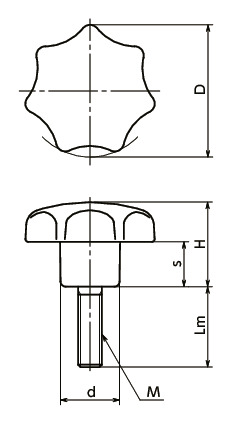

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | d | 质量 (g) |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KSMS-32-M6-10 | 32 | M6 | 1 | 10 | 20 | 10 | 14 | 8 | - | CAD | 请求报价 |
| KSMS-32-M6-16 | 32 | M6 | 1 | 16 | 20 | 10 | 14 | 9 | - | CAD | 请求报价 |
| KSMS-32-M6-20 | 32 | M6 | 1 | 20 | 20 | 10 | 14 | 10 | - | CAD | 请求报价 |
| KSMS-32-M6-25 | 32 | M6 | 1 | 25 | 20 | 10 | 14 | 12 | - | CAD | 请求报价 |
| KSMS-32-M6-30 | 32 | M6 | 1 | 30 | 20 | 10 | 14 | 13 | - | CAD | 请求报价 |
材质、表面处理
| KSMS | |
|---|---|
| 旋钮 | 尼龙6 （亚光黑） |
| 螺纹部 | SUSXM7＊1 |
＊1： KSMS-50-M12KSMS-63-M12为SUS303。
