形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | s | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KSNF-21-M4-A-TZB | 21 | M4 | 0.7 | 10 | 18 | 10.5 | 12.5 | 27 | CAD | 请求报价 |
| KSNF-21-M4-B-TZB | 21 | M4 | 0.7 | 10 | 18 | 10.5 | 12.5 | 27 | CAD | 请求报价 |
| KSNF-21-M5-A-TZB | 21 | M5 | 0.8 | 10 | 18 | 10.5 | 12.5 | 26 | CAD | 请求报价 |
| KSNF-21-M5-B-TZB | 21 | M5 | 0.8 | 10 | 18 | 10.5 | 12.5 | 26 | CAD | 请求报价 |
| KSNF-25-M6-A-TZB | 25 | M6 | 1 | 12 | 22.5 | 14 | 14.5 | 43 | CAD | 请求报价 |
| KSNF-25-M6-B-TZB | 25 | M6 | 1 | 12 | 22.5 | 14 | 14.5 | 43 | CAD | 请求报价 |
| KSNF-25-M8-A-TZB | 25 | M8 | 1.25 | 12 | 22.5 | 14 | 14.5 | 41 | CAD | 请求报价 |
| KSNF-25-M8-B-TZB | 25 | M8 | 1.25 | 12 | 22.5 | 14 | 14.5 | 41 | CAD | 请求报价 |
| KSNF-31-M8-A-TZB | 31 | M8 | 1.25 | 15 | 27 | 17 | 18.5 | 80 | CAD | 请求报价 |
| KSNF-31-M8-B-TZB | 31 | M8 | 1.25 | 15 | 27 | 17 | 18.5 | 80 | CAD | 请求报价 |
| KSNF-31-M10-A-TZB | 31 | M10 | 1.5 | 17 | 27 | 17 | 18.5 | 76 | CAD | 请求报价 |
| KSNF-31-M10-B-TZB | 31 | M10 | 1.5 | 17 | 27 | 17 | 18.5 | 76 | CAD | 请求报价 |
材质、表面处理
| KSNF-TZB | |
|---|---|
| 主体 | 钢 三价铬酸盐处理 |
特点
- 金属制小型旋钮。三价铬酸盐处理。
- 形状适合用作进行推拉的操作旋钮。
- 可根据产品符号选择滚花的有无。

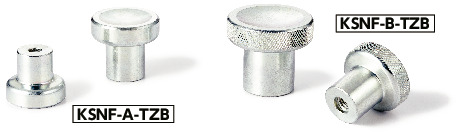

| 产品符号 | 滚花 |
|---|---|
| KSNF-A-TZB | 无 |
| KSNF-B-TZB | 有 |
