形状図
尺寸・CAD
单位 : mm
| 型号 | D | C | Lc | H | 质量 （g） |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|
| KSP-16-R4 | 16 | 4 | 11 | 15 | 3 | - | CAD | 请求报价 |
| KSP-20-R5 | 20 | 5 | 13 | 18 | 6 | - | CAD | 请求报价 |
| KSP-25-R6 | 25 | 6 | 16 | 22.5 | 10 | - | CAD | 请求报价 |
| KSP-32-R8 | 32 | 8 | 15 | 29 | 23 | - | CAD | 请求报价 |
| KSP-32-R10 | 32 | 10 | 20 | 29 | 23 | - | CAD | 请求报价 |
| KSP-40-R12 | 40 | 12 | 23 | 37 | 42 | ○ | CAD | 请求报价 |
材质、表面处理
| KSP | |
|---|---|

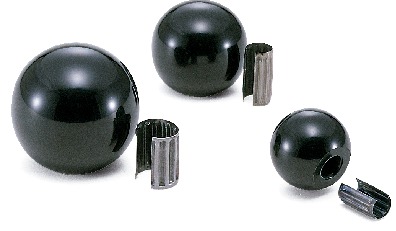

| 球部 | 酚醛树脂（黑） |
| 衬套 | 弹簧钢 |
特点
- 通过衬套（波纹板状的环）的作用，只需压入轴部即可切实固定。即使连续振动，也不会松动。
- 轴的推荐尺寸公差为h9。
使用注意事项
用铁锤敲入或过度敲入可能导致损坏。安装方法
