七角形旋钮-带垫

Seven Lobe Knob with Pad

KSPMS

安全注意事项

符号RoHS指令

KSPMS七角形旋钮 - 带垫

形状図

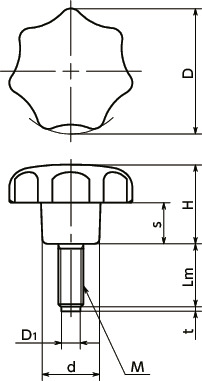

KSPMS七角形旋钮 - 带垫寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M5
M6
M8
M10
Lm
所有
10
15
20
25
16
30
40
50
45
55

单位 : mm

型号 D M（粗牙）
螺纹公称直径		 螺距 Lm H s d D1 t 质量
(g)		 CAD下载 请求报价
KSPMS-25-M5-10-PL 25 M5 0.8 10 16 8 12 3 1 7 CAD 请求报价
KSPMS-25-M5-15-PL 25 M5 0.8 15 16 8 12 3 1 8 CAD 请求报价
KSPMS-25-M5-20-PL 25 M5 0.8 20 16 8 12 3 1 9 CAD 请求报价
KSPMS-25-M5-25-PL 25 M5 0.8 25 16 8 12 3 1 10 CAD 请求报价
KSPMS-32-M6-10-PL 32 M6 1 10 20 10 14 3.5 1.3 10 CAD 请求报价
KSPMS-32-M6-16-PL 32 M6 1 16 20 10 14 3.5 1.3 11 CAD 请求报价
KSPMS-32-M6-20-PL 32 M6 1 20 20 10 14 3.5 1.3 12 CAD 请求报价
KSPMS-32-M6-25-PL 32 M6 1 25 20 10 14 3.5 1.3 13 CAD 请求报价
KSPMS-32-M6-30-PL 32 M6 1 30 20 10 14 3.5 1.3 14 CAD 请求报价
KSPMS-40-M8-20-PL 40 M8 1.25 20 25 13 18 5 1.6 24 CAD 请求报价
KSPMS-40-M8-25-PL 40 M8 1.25 25 25 13 18 5 1.6 25 CAD 请求报价
KSPMS-40-M8-30-PL 40 M8 1.25 30 25 13 18 5 1.6 27 CAD 请求报价
KSPMS-40-M8-40-PL 40 M8 1.25 40 25 13 18 5 1.6 30 CAD 请求报价
KSPMS-40-M8-50-PL 40 M8 1.25 50 25 13 18 5 1.6 31 CAD 请求报价
KSPMS-50-M10-20-PL 50 M10 1.5 20 32 17 22 6.5 1.9 43 CAD 请求报价
KSPMS-50-M10-25-PL 50 M10 1.5 25 32 17 22 6.5 1.9 45 CAD 请求报价
KSPMS-50-M10-30-PL 50 M10 1.5 30 32 17 22 6.5 1.9 47 CAD 请求报价
KSPMS-50-M10-45-PL 50 M10 1.5 45 32 17 22 6.5 1.9 55 CAD 请求报价
KSPMS-50-M10-55-PL 50 M10 1.5 55 32 17 22 6.5 1.9 60 CAD 请求报价
KSPMS-25-M5-10-BR 25 M5 0.8 10 16 8 12 3 0.5 7 CAD 请求报价
KSPMS-25-M5-15-BR 25 M5 0.8 15 16 8 12 3 0.5 8 CAD 请求报价
KSPMS-25-M5-20-BR 25 M5 0.8 20 16 8 12 3 0.5 9 CAD 请求报价
KSPMS-25-M5-25-BR 25 M5 0.8 25 16 8 12 3 0.5 10 CAD 请求报价
KSPMS-32-M6-10-BR 32 M6 1 10 20 10 14 4 1 10 CAD 请求报价
KSPMS-32-M6-16-BR 32 M6 1 16 20 10 14 4 1 11 CAD 请求报价
KSPMS-32-M6-20-BR 32 M6 1 20 20 10 14 4 1 12 CAD 请求报价
KSPMS-32-M6-25-BR 32 M6 1 25 20 10 14 4 1 13 CAD 请求报价
KSPMS-32-M6-30-BR 32 M6 1 30 20 10 14 4 1 14 CAD 请求报价
KSPMS-40-M8-20-BR 40 M8 1.25 20 25 13 18 6 1.5 25 CAD 请求报价
KSPMS-40-M8-25-BR 40 M8 1.25 25 25 13 18 6 1.5 26 CAD 请求报价
KSPMS-40-M8-30-BR 40 M8 1.25 30 25 13 18 6 1.5 28 CAD 请求报价
KSPMS-40-M8-40-BR 40 M8 1.25 40 25 13 18 6 1.5 31 CAD 请求报价
KSPMS-40-M8-50-BR 40 M8 1.25 50 25 13 18 6 1.5 32 CAD 请求报价
KSPMS-50-M10-20-BR 50 M10 1.5 20 32 17 22 8 2 45 CAD 请求报价
KSPMS-50-M10-25-BR 50 M10 1.5 25 32 17 22 8 2 47 CAD 请求报价
KSPMS-50-M10-30-BR 50 M10 1.5 30 32 17 22 8 2 50 CAD 请求报价
KSPMS-50-M10-45-BR 50 M10 1.5 45 32 17 22 8 2 58 CAD 请求报价
KSPMS-50-M10-55-BR 50 M10 1.5 55 32 17 22 8 2 63 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

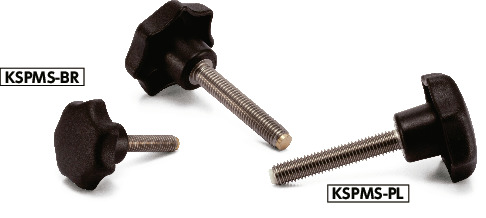

KSPMS-PL KSPMS-BR
旋钮 尼龙6（亚光黑） 尼龙6（亚光黑）
螺纹部 SUSXM7 SUSXM7
垫 聚缩醛（白） 黄铜

特点

  • 螺纹前端带垫的七角形旋钮。
  • 可毫无损伤地紧固工件。
  • 螺纹部为不锈钢制，耐腐蚀性优良。
  • 垫材质分为2种。可根据型号的末尾符号进行选择。
    末尾符号PL----塑料垫
    末尾符号BR----黄铜垫
