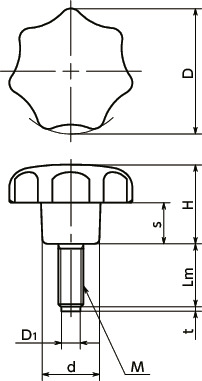

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | d | D1 | t | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KSPMS-32-M6-10-PL | 32 | M6 | 1 | 10 | 20 | 10 | 14 | 3.5 | 1.3 | 10 | CAD | 请求报价 |
| KSPMS-32-M6-16-PL | 32 | M6 | 1 | 16 | 20 | 10 | 14 | 3.5 | 1.3 | 11 | CAD | 请求报价 |
| KSPMS-32-M6-20-PL | 32 | M6 | 1 | 20 | 20 | 10 | 14 | 3.5 | 1.3 | 12 | CAD | 请求报价 |
| KSPMS-32-M6-25-PL | 32 | M6 | 1 | 25 | 20 | 10 | 14 | 3.5 | 1.3 | 13 | CAD | 请求报价 |
| KSPMS-32-M6-30-PL | 32 | M6 | 1 | 30 | 20 | 10 | 14 | 3.5 | 1.3 | 14 | CAD | 请求报价 |
材质、表面处理
| KSPMS-PL | KSPMS-BR | |
|---|---|---|
| 旋钮 | 尼龙6（亚光黑） | 尼龙6（亚光黑） |
| 螺纹部 | SUSXM7 | SUSXM7 |
| 垫 | 聚缩醛（白） | 黄铜 |
特点

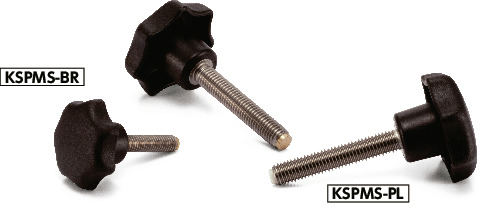

- 螺纹前端带垫的七角形旋钮。
- 可毫无损伤地紧固工件。
- 螺纹部为不锈钢制，耐腐蚀性优良。
-
垫材质分为2种。可根据型号的末尾符号进行选择。
末尾符号PL----塑料垫
末尾符号BR----黄铜垫
