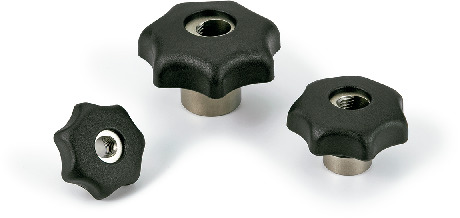

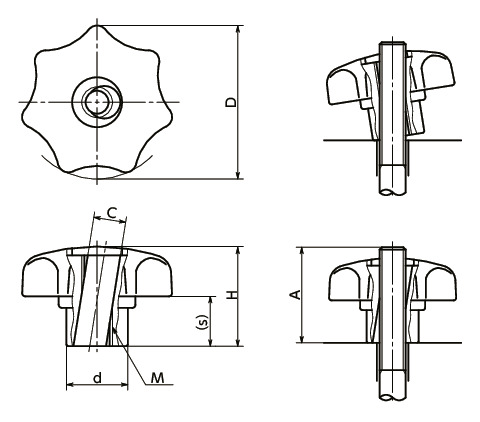

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | H | s | C | d | 质量 (g) |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KSQS-40-M8 | 40 | M8 | 1.25 | 26 | 14 | 8.4 | 16 | 32 | - | CAD | 请求报价 |
| KSQS-50-M10 | 50 | M10 | 1.5 | 32 | 17 | 10.5 | 20 | 59 | - | CAD | 请求报价 |
| KSQS-63-M12 | 63 | M12 | 1.75 | 40 | 21 | 13 | 26 | 131 | ○ | CAD | 请求报价 |
材质、表面处理
| KSQS | |
|---|---|
| 旋钮 | 尼龙6（亚光黑） |
| 螺纹部 | SUS303 |
特点
- 即使是长螺丝，也可迅速紧固。
- 将螺丝穿过直孔，并移动到紧固位置。接着，请将旋钮垂直于螺丝拉起，加以紧固。
- 螺丝的紧固长度（A）小于旋钮的总高度（H）时，无法获得充分的紧固力。请将螺丝的紧固长度（A）设计成大于旋钮的总高度（H）。
- 螺纹部采用不锈钢制。
