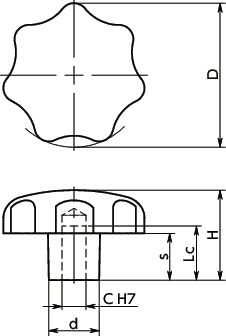

形状図
尺寸・CAD
单位 : mm
| 型号 | D | C | Lc | H | s | d | 质量 (g) |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KSRA-40-R8-HP | 40 | 8 | 15 | 25 | 12 | 14 | 33 | - | CAD | 请求报价 |
| KSRA-50-R8-HP | 50 | 8 | 18 | 32 | 15 | 18 | 63 | - | CAD | 请求报价 |
| KSRA-50-R10-HP | 50 | 10 | 18 | 32 | 15 | 18 | 61 | - | CAD | 请求报价 |
| KSRA-63-R10-HP | 63 | 10 | 22 | 40 | 19 | 20 | 121 | ○ | CAD | 请求报价 |
| KSRA-63-R12-HP | 63 | 12 | 22 | 40 | 19 | 20 | 118 | ○ | CAD | 请求报价 |
| KSRA-80-R12-HP | 80 | 12 | 28 | 50 | 23 | 25 | 240 | - | CAD | 请求报价 |
| KSRA-80-R16-HP | 80 | 16 | 28 | 50 | 23 | 25 | 231 | - | CAD | 请求报价 |
材质、表面处理

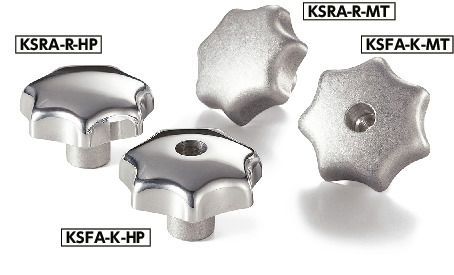

| KSRA-R-HP | |
|---|---|
| 主体 | 铝合金 研磨 |
特点
- 七角形是手感舒适的理想外形。
- 轻质铝合金制。
