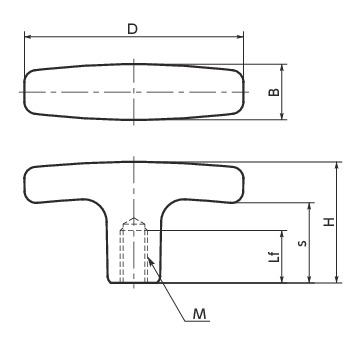

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | s | B | 质量 （g） |
颜色 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KTAF-55-M6-BL | 55 | M6 | 1 | 12 | 33 | 22 | 14 | 29 | BL | CAD | 请求报价 |
| KTAF-55-M8-BL | 55 | M8 | 1.25 | 12 | 33 | 22 | 14 | 22 | BL | CAD | 请求报价 |
| KTAF-67-M8-BL | 67 | M8 | 1.25 | 16 | 37 | 25 | 16 | 45 | BL | CAD | 请求报价 |
| KTAF-80-M8-BL | 80 | M8 | 1.25 | 16 | 41 | 26 | 20 | 80 | BL | CAD | 请求报价 |
| KTAF-80-M10-BL | 80 | M10 | 1.5 | 16 | 41 | 26 | 20 | 71 | BL | CAD | 请求报价 |
材质、表面处理
| KTAF-BL | |
|---|---|
| 主体 | 铝合金 滚筒抛光 |

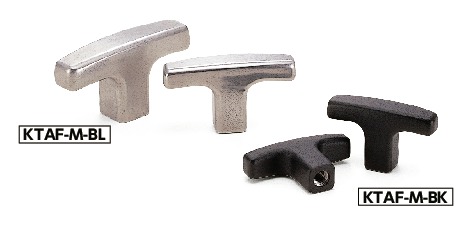

特点
- 铝制T形旋钮。手感舒适、易于受力的形状。
