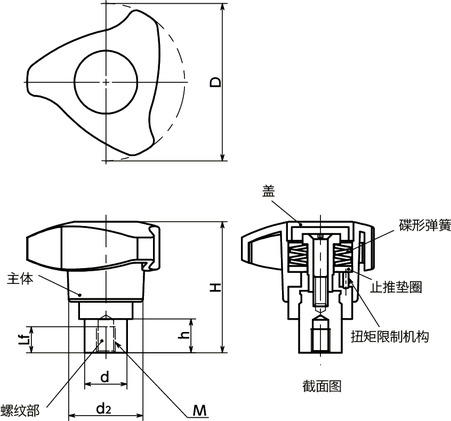

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | d | d2 | H | h | 设定扭矩（N・m） | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KTCLF-63-M10-3.2 | 63 | M10 | 1.5 | 14 | 16 | 28.1 | 46.6 | 12.9 | 3.2 | 101 | CAD | 请求报价 |
| KTCLF-63-M10-4 | 63 | M10 | 1.5 | 14 | 16 | 28.1 | 46.6 | 12.9 | 4 | 102 | CAD | 请求报价 |
| KTCLF-63-M10-4.7 | 63 | M10 | 1.5 | 14 | 16 | 28.1 | 46.6 | 12.9 | 4.7 | 103 | CAD | 请求报价 |
材质、表面处理
| KTCLF | |
|---|---|
| 主体 | 玻璃纤维增强尼龙6 （亚光黑） |
| 螺纹部 | SUM22L 四氧化三铁保护膜（黑） |
| 盖 | 尼龙6（浅灰） |
特点

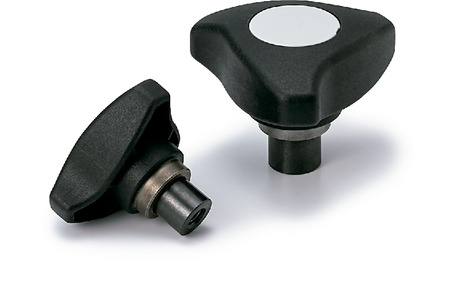

- 内置扭矩限制机构的旋钮。可进行紧固扭矩的管理。
- 如果以大于设定扭矩的扭矩沿紧固方向转动，则旋钮会发生空转而无法进行设定扭矩以上的紧固。不沿松动方向空转。
- 紧固到设定扭矩之后，会有咔哒感，可确认紧固完成。
- 便于手指抓紧，易于发力的形状。
- 针对旋钮外径，3种类型的设定扭矩已实现标准化。请在型号的末尾指定设定扭矩值。
单位 : N・m
| 型号 | 设定扭矩±10% | ||
|---|---|---|---|
| KTCLF-50-＊＊ | 2 | 3 | 4 |
| KTCLF-63-＊＊ | 3.2 | 4 | 4.7 |
| KTCLF-80-＊＊ | 4 | 5.5 | 7.5 |
