Nabeya Bi-tech

  • 旋钮

扭矩控制旋钮 - 三瓣型

Torque Control Knob - Three Lobe Type

KTCLM

安全注意事项

符号RoHS指令

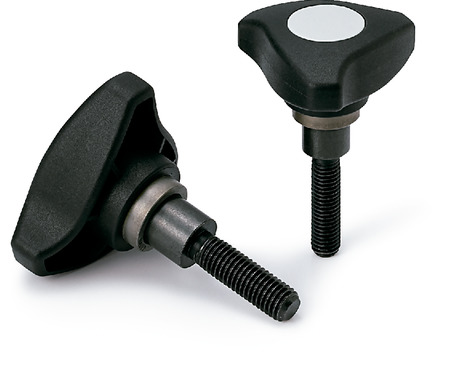

KTCLM扭矩控制旋钮 - 三瓣型

形状図

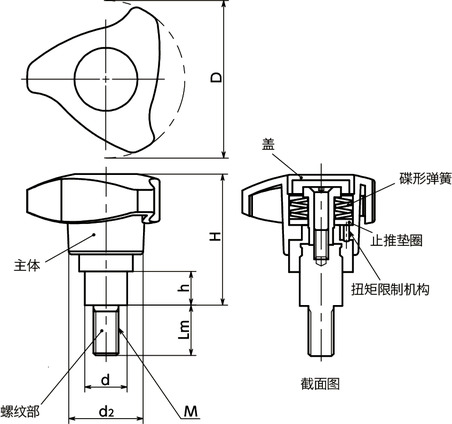

KTCLM扭矩控制旋钮 - 三瓣型寸法図

尺寸・CAD

选择

D
所有
50
63
80
M（粗牙）
螺纹公称直径
所有
M8
M10
M12
Lm
所有
16
20
25
32
40
50
63
设定扭矩（N・m）
所有
2
3
4
3.2
4.7
5.5
7.5

单位 : mm

型号 D M（粗牙）
螺纹公称直径		 螺距 Lm d d2 H h 设定扭矩（N・m） 质量
（g）		 CAD下载 请求报价
KTCLM-50-M8-16-2 50 M8 1.25 16 13.5 23.6 41.6 10.7 2 75 CAD 请求报价
KTCLM-50-M8-20-2 50 M8 1.25 20 13.5 23.6 41.6 10.7 2 70 CAD 请求报价
KTCLM-50-M8-25-2 50 M8 1.25 25 13.5 23.6 41.6 10.7 2 72 CAD 请求报价
KTCLM-50-M8-32-2 50 M8 1.25 32 13.5 23.6 41.6 10.7 2 74 CAD 请求报价
KTCLM-50-M8-40-2 50 M8 1.25 40 13.5 23.6 41.6 10.7 2 76 CAD 请求报价
KTCLM-50-M8-16-3 50 M8 1.25 16 13.5 23.6 41.6 10.7 3 75 CAD 请求报价
KTCLM-50-M8-20-3 50 M8 1.25 20 13.5 23.6 41.6 10.7 3 70 CAD 请求报价
KTCLM-50-M8-25-3 50 M8 1.25 25 13.5 23.6 41.6 10.7 3 72 CAD 请求报价
KTCLM-50-M8-32-3 50 M8 1.25 32 13.5 23.6 41.6 10.7 3 74 CAD 请求报价
KTCLM-50-M8-40-3 50 M8 1.25 40 13.5 23.6 41.6 10.7 3 76 CAD 请求报价
KTCLM-50-M8-16-4 50 M8 1.25 16 13.5 23.6 41.6 10.7 4 76 CAD 请求报价
KTCLM-50-M8-20-4 50 M8 1.25 20 13.5 23.6 41.6 10.7 4 71 CAD 请求报价
KTCLM-50-M8-25-4 50 M8 1.25 25 13.5 23.6 41.6 10.7 4 73 CAD 请求报价
KTCLM-50-M8-32-4 50 M8 1.25 32 13.5 23.6 41.6 10.7 4 75 CAD 请求报价
KTCLM-50-M8-40-4 50 M8 1.25 40 13.5 23.6 41.6 10.7 4 77 CAD 请求报价
KTCLM-50-M10-20-2 50 M10 1.5 20 13.5 23.6 41.6 10.7 2 73 CAD 请求报价
KTCLM-50-M10-25-2 50 M10 1.5 25 13.5 23.6 41.6 10.7 2 76 CAD 请求报价
KTCLM-50-M10-32-2 50 M10 1.5 32 13.5 23.6 41.6 10.7 2 80 CAD 请求报价
KTCLM-50-M10-40-2 50 M10 1.5 40 13.5 23.6 41.6 10.7 2 82 CAD 请求报价
KTCLM-50-M10-50-2 50 M10 1.5 50 13.5 23.6 41.6 10.7 2 87 CAD 请求报价
KTCLM-50-M10-20-3 50 M10 1.5 20 13.5 23.6 41.6 10.7 3 73 CAD 请求报价
KTCLM-50-M10-25-3 50 M10 1.5 25 13.5 23.6 41.6 10.7 3 76 CAD 请求报价
KTCLM-50-M10-32-3 50 M10 1.5 32 13.5 23.6 41.6 10.7 3 80 CAD 请求报价
KTCLM-50-M10-40-3 50 M10 1.5 40 13.5 23.6 41.6 10.7 3 82 CAD 请求报价
KTCLM-50-M10-50-3 50 M10 1.5 50 13.5 23.6 41.6 10.7 3 87 CAD 请求报价
KTCLM-50-M10-20-4 50 M10 1.5 20 13.5 23.6 41.6 10.7 4 74 CAD 请求报价
KTCLM-50-M10-25-4 50 M10 1.5 25 13.5 23.6 41.6 10.7 4 77 CAD 请求报价
KTCLM-50-M10-32-4 50 M10 1.5 32 13.5 23.6 41.6 10.7 4 81 CAD 请求报价
KTCLM-50-M10-40-4 50 M10 1.5 40 13.5 23.6 41.6 10.7 4 83 CAD 请求报价
KTCLM-50-M10-50-4 50 M10 1.5 50 13.5 23.6 41.6 10.7 4 88 CAD 请求报价
KTCLM-63-M8-25-3.2 63 M8 1.25 25 16 28.1 46.6 12.9 3.2 116 CAD 请求报价
KTCLM-63-M8-32-3.2 63 M8 1.25 32 16 28.1 46.6 12.9 3.2 119 CAD 请求报价
KTCLM-63-M8-40-3.2 63 M8 1.25 40 16 28.1 46.6 12.9 3.2 122 CAD 请求报价
KTCLM-63-M8-50-3.2 63 M8 1.25 50 16 28.1 46.6 12.9 3.2 126 CAD 请求报价
KTCLM-63-M8-63-3.2 63 M8 1.25 63 16 28.1 46.6 12.9 3.2 130 CAD 请求报价
KTCLM-63-M8-25-4 63 M8 1.25 25 16 28.1 46.6 12.9 4 117 CAD 请求报价
KTCLM-63-M8-32-4 63 M8 1.25 32 16 28.1 46.6 12.9 4 120 CAD 请求报价
KTCLM-63-M8-40-4 63 M8 1.25 40 16 28.1 46.6 12.9 4 123 CAD 请求报价
KTCLM-63-M8-50-4 63 M8 1.25 50 16 28.1 46.6 12.9 4 127 CAD 请求报价
KTCLM-63-M8-63-4 63 M8 1.25 63 16 28.1 46.6 12.9 4 131 CAD 请求报价
KTCLM-63-M8-25-4.7 63 M8 1.25 25 16 28.1 46.6 12.9 4.7 118 CAD 请求报价
KTCLM-63-M8-32-4.7 63 M8 1.25 32 16 28.1 46.6 12.9 4.7 121 CAD 请求报价
KTCLM-63-M8-40-4.7 63 M8 1.25 40 16 28.1 46.6 12.9 4.7 123 CAD 请求报价
KTCLM-63-M8-50-4.7 63 M8 1.25 50 16 28.1 46.6 12.9 4.7 128 CAD 请求报价
KTCLM-63-M8-63-4.7 63 M8 1.25 63 16 28.1 46.6 12.9 4.7 132 CAD 请求报价
KTCLM-63-M10-25-3.2 63 M10 1.5 25 16 28.1 46.6 12.9 3.2 122 CAD 请求报价
KTCLM-63-M10-32-3.2 63 M10 1.5 32 16 28.1 46.6 12.9 3.2 126 CAD 请求报价
KTCLM-63-M10-40-3.2 63 M10 1.5 40 16 28.1 46.6 12.9 3.2 129 CAD 请求报价
KTCLM-63-M10-50-3.2 63 M10 1.5 50 16 28.1 46.6 12.9 3.2 134 CAD 请求报价
KTCLM-63-M10-63-3.2 63 M10 1.5 63 16 28.1 46.6 12.9 3.2 140 CAD 请求报价
KTCLM-63-M10-25-4 63 M10 1.5 25 16 28.1 46.6 12.9 4 123 CAD 请求报价
KTCLM-63-M10-32-4 63 M10 1.5 32 16 28.1 46.6 12.9 4 127 CAD 请求报价
KTCLM-63-M10-40-4 63 M10 1.5 40 16 28.1 46.6 12.9 4 130 CAD 请求报价
KTCLM-63-M10-50-4 63 M10 1.5 50 16 28.1 46.6 12.9 4 135 CAD 请求报价
KTCLM-63-M10-63-4 63 M10 1.5 63 16 28.1 46.6 12.9 4 141 CAD 请求报价
KTCLM-63-M10-25-4.7 63 M10 1.5 25 16 28.1 46.6 12.9 4.7 124 CAD 请求报价
KTCLM-63-M10-32-4.7 63 M10 1.5 32 16 28.1 46.6 12.9 4.7 128 CAD 请求报价
KTCLM-63-M10-40-4.7 63 M10 1.5 40 16 28.1 46.6 12.9 4.7 131 CAD 请求报价
KTCLM-63-M10-50-4.7 63 M10 1.5 50 16 28.1 46.6 12.9 4.7 136 CAD 请求报价
KTCLM-63-M10-63-4.7 63 M10 1.5 63 16 28.1 46.6 12.9 4.7 142 CAD 请求报价
KTCLM-80-M10-25-4 80 M10 1.5 25 19 34.1 56.2 16.8 4 194 CAD 请求报价
KTCLM-80-M10-32-4 80 M10 1.5 32 19 34.1 56.2 16.8 4 198 CAD 请求报价
KTCLM-80-M10-40-4 80 M10 1.5 40 19 34.1 56.2 16.8 4 202 CAD 请求报价
KTCLM-80-M10-50-4 80 M10 1.5 50 19 34.1 56.2 16.8 4 208 CAD 请求报价
KTCLM-80-M10-63-4 80 M10 1.5 63 19 34.1 56.2 16.8 4 213 CAD 请求报价
KTCLM-80-M10-25-5.5 80 M10 1.5 25 19 34.1 56.2 16.8 5.5 195 CAD 请求报价
KTCLM-80-M10-32-5.5 80 M10 1.5 32 19 34.1 56.2 16.8 5.5 199 CAD 请求报价
KTCLM-80-M10-40-5.5 80 M10 1.5 40 19 34.1 56.2 16.8 5.5 203 CAD 请求报价
KTCLM-80-M10-50-5.5 80 M10 1.5 50 19 34.1 56.2 16.8 5.5 209 CAD 请求报价
KTCLM-80-M10-63-5.5 80 M10 1.5 63 19 34.1 56.2 16.8 5.5 214 CAD 请求报价
KTCLM-80-M10-25-7.5 80 M10 1.5 25 19 34.1 56.2 16.8 7.5 196 CAD 请求报价
KTCLM-80-M10-32-7.5 80 M10 1.5 32 19 34.1 56.2 16.8 7.5 200 CAD 请求报价
KTCLM-80-M10-40-7.5 80 M10 1.5 40 19 34.1 56.2 16.8 7.5 204 CAD 请求报价
KTCLM-80-M10-50-7.5 80 M10 1.5 50 19 34.1 56.2 16.8 7.5 210 CAD 请求报价
KTCLM-80-M10-63-7.5 80 M10 1.5 63 19 34.1 56.2 16.8 7.5 215 CAD 请求报价
KTCLM-80-M12-25-4 80 M12 1.75 25 19 34.1 56.2 16.8 4 201 CAD 请求报价
KTCLM-80-M12-32-4 80 M12 1.75 32 19 34.1 56.2 16.8 4 205 CAD 请求报价
KTCLM-80-M12-40-4 80 M12 1.75 40 19 34.1 56.2 16.8 4 210 CAD 请求报价
KTCLM-80-M12-50-4 80 M12 1.75 50 19 34.1 56.2 16.8 4 218 CAD 请求报价
KTCLM-80-M12-63-4 80 M12 1.75 63 19 34.1 56.2 16.8 4 227 CAD 请求报价
KTCLM-80-M12-25-5.5 80 M12 1.75 25 19 34.1 56.2 16.8 5.5 202 CAD 请求报价
KTCLM-80-M12-32-5.5 80 M12 1.75 32 19 34.1 56.2 16.8 5.5 206 CAD 请求报价
KTCLM-80-M12-40-5.5 80 M12 1.75 40 19 34.1 56.2 16.8 5.5 211 CAD 请求报价
KTCLM-80-M12-50-5.5 80 M12 1.75 50 19 34.1 56.2 16.8 5.5 219 CAD 请求报价
KTCLM-80-M12-63-5.5 80 M12 1.75 63 19 34.1 56.2 16.8 5.5 228 CAD 请求报价
KTCLM-80-M12-25-7.5 80 M12 1.75 25 19 34.1 56.2 16.8 7.5 203 CAD 请求报价
KTCLM-80-M12-32-7.5 80 M12 1.75 32 19 34.1 56.2 16.8 7.5 207 CAD 请求报价
KTCLM-80-M12-40-7.5 80 M12 1.75 40 19 34.1 56.2 16.8 7.5 212 CAD 请求报价
KTCLM-80-M12-50-7.5 80 M12 1.75 50 19 34.1 56.2 16.8 7.5 220 CAD 请求报价
KTCLM-80-M12-63-7.5 80 M12 1.75 63 19 34.1 56.2 16.8 7.5 229 CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

一看就会的产品使用要领解说

短片示例为KTCM（KTCM）。本产品也可进行同样的操作。


材质、表面处理

KTCLM
主体 玻璃纤维增强尼龙6
（亚光黑）
螺纹部 SUM22L
四氧化三铁保护膜（黑）
盖 尼龙6（浅灰）

特点

  • 内置扭矩限制机构的旋钮。可进行紧固扭矩的管理。
  • 如果以大于设定扭矩的扭矩沿紧固方向转动，则旋钮会发生空转而无法进行设定扭矩以上的紧固。不沿松动方向空转。
  • 紧固到设定扭矩之后，会有咔哒感，可确认紧固完成。
  • 便于手指抓紧，易于发力的形状。
  • 针对旋钮外径，3种类型的设定扭矩已实现标准化。请在型号的末尾指定设定扭矩值。

单位 : N・m

型号 设定扭矩±10%
KTCLM-50-＊＊ 2 3 4
KTCLM-63-＊＊ 3.2 4 4.7
KTCLM-80-＊＊ 4 5.5 7.5
