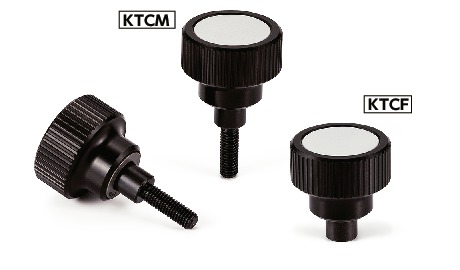

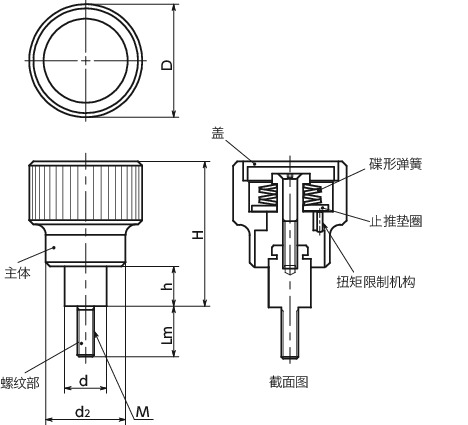

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | d | d2 | H | h | 设定扭矩（N・m） | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KTCM-34-M5-12-1 | 34 | M5 | 0.8 | 12 | 10 | 21 | 37.5 | 9.5 | 1 | 59 | CAD | 请求报价 |
| KTCM-34-M5-16-1 | 34 | M5 | 0.8 | 16 | 10 | 21 | 37.5 | 9.5 | 1 | 60 | CAD | 请求报价 |
| KTCM-34-M5-20-1 | 34 | M5 | 0.8 | 20 | 10 | 21 | 37.5 | 9.5 | 1 | 61 | CAD | 请求报价 |
| KTCM-34-M5-25-1 | 34 | M5 | 0.8 | 25 | 10 | 21 | 37.5 | 9.5 | 1 | 62 | CAD | 请求报价 |
| KTCM-34-M5-32-1 | 34 | M5 | 0.8 | 32 | 10 | 21 | 37.5 | 9.5 | 1 | 63 | CAD | 请求报价 |
| KTCM-34-M5-12-1.5 | 34 | M5 | 0.8 | 12 | 10 | 21 | 37.5 | 9.5 | 1.5 | 59 | CAD | 请求报价 |
| KTCM-34-M5-16-1.5 | 34 | M5 | 0.8 | 16 | 10 | 21 | 37.5 | 9.5 | 1.5 | 60 | CAD | 请求报价 |
| KTCM-34-M5-20-1.5 | 34 | M5 | 0.8 | 20 | 10 | 21 | 37.5 | 9.5 | 1.5 | 61 | CAD | 请求报价 |
| KTCM-34-M5-25-1.5 | 34 | M5 | 0.8 | 25 | 10 | 21 | 37.5 | 9.5 | 1.5 | 62 | CAD | 请求报价 |
| KTCM-34-M5-32-1.5 | 34 | M5 | 0.8 | 32 | 10 | 21 | 37.5 | 9.5 | 1.5 | 63 | CAD | 请求报价 |
| KTCM-34-M5-12-2.2 | 34 | M5 | 0.8 | 12 | 10 | 21 | 37.5 | 9.5 | 2.2 | 59 | CAD | 请求报价 |
| KTCM-34-M5-16-2.2 | 34 | M5 | 0.8 | 16 | 10 | 21 | 37.5 | 9.5 | 2.2 | 60 | CAD | 请求报价 |
| KTCM-34-M5-20-2.2 | 34 | M5 | 0.8 | 20 | 10 | 21 | 37.5 | 9.5 | 2.2 | 61 | CAD | 请求报价 |
| KTCM-34-M5-25-2.2 | 34 | M5 | 0.8 | 25 | 10 | 21 | 37.5 | 9.5 | 2.2 | 62 | CAD | 请求报价 |
| KTCM-34-M5-32-2.2 | 34 | M5 | 0.8 | 32 | 10 | 21 | 37.5 | 9.5 | 2.2 | 63 | CAD | 请求报价 |
一看就会的产品使用要领解说
材质、表面处理
| KTCM | |
|---|---|
| 主体 | 铝合金 阳极氧化(黑） |
| 螺纹部 | SUM22L 四氧化三铁保护膜（黑） |
| 盖 | 尼龙6（浅灰） |
特点
- 内置扭矩限制机构的旋钮。可进行紧固扭矩管理。
- 如果以大于设定扭矩的扭矩沿紧固方向转动，则旋钮会发生空转而无法进行设定扭矩以上的紧固。不沿松动方向空转。
- 紧固到设定扭矩之后，会有咔哒感，可确认紧固完成。
- 针对旋钮外径，3种类型的设定扭矩已实现标准化。请在型号的末尾指定设定扭矩值。
单位 : N・m
| 型号 | 设定扭矩±10% | ||
|---|---|---|---|
| KTCM-27-＊＊ | 0.7 | 1 | 1.5 |
| KTCM-34-＊＊ | 1 | 1.5 | 2.2 |
| KTCM-42-＊＊ | 2 | 2.5 | 3.2 |
| KTCM-52-＊＊ | 2.5 | 3 | 4 |
| KTCM-62-＊＊ | 3 | 4 | 5.5 |
