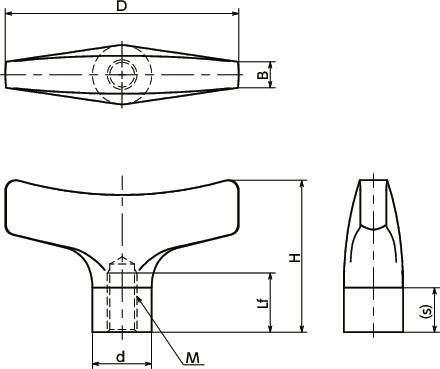

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | s | B | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| KTEFS-63-M6-A4-HP | 63 | M6 | 1 | 12 | 41 | 12 | 7 | 16 | 111 | CAD | 请求报价 |
| KTEFS-63-M8-A4-HP | 63 | M8 | 1.25 | 16 | 41 | 12 | 7 | 16 | 108 | CAD | 请求报价 |
| KTEFS-80-M8-A4-HP | 80 | M8 | 1.25 | 16 | 52 | 15 | 9 | 21 | 225 | CAD | 请求报价 |
| KTEFS-80-M10-A4-HP | 80 | M10 | 1.5 | 20 | 52 | 15 | 9 | 21 | 220 | CAD | 请求报价 |
| KTEFS-100-M10-A4-HP | 100 | M10 | 1.5 | 20 | 65 | 19 | 11 | 25 | 432 | CAD | 请求报价 |
| KTEFS-100-M12-A4-HP | 100 | M12 | 1.75 | 24 | 65 | 19 | 11 | 25 | 425 | CAD | 请求报价 |
材质、表面处理
| KTEFS-A4-HP | |
|---|---|
| 主体 | 相当于SUS316 研磨 |
特点

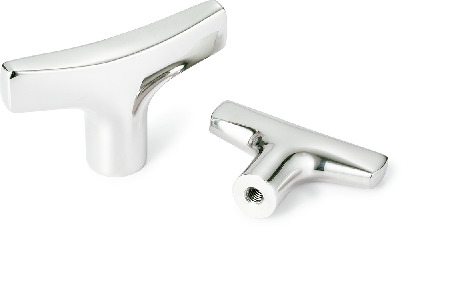

- 相当于SUS316材质的T形旋钮，耐腐蚀性优良。
- 表面经过研磨表面处理。
- 采用基于人体工学的易于抓握的设计。
- 也适合用作把手。
