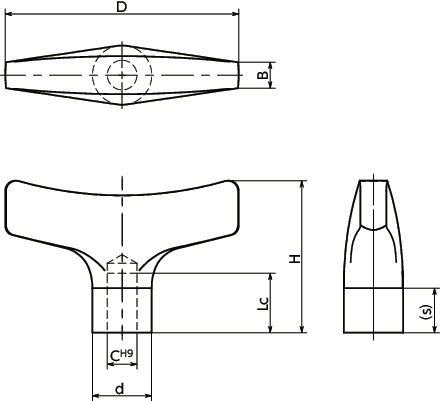

形状図
尺寸・CAD
单位 : mm
| 型号 | D | C | Lc min. | H | s | B | d | 质量 (g) |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KTERS-63-R6-A4 | 63 | 6 | 12 | 41 | 12 | 7 | 16 | 110 | CAD | 请求报价 |
| KTERS-63-R8-A4 | 63 | 8 | 16 | 41 | 12 | 7 | 16 | 106 | CAD | 请求报价 |
| KTERS-80-R8-A4 | 80 | 8 | 16 | 52 | 15 | 9 | 21 | 223 | CAD | 请求报价 |
| KTERS-80-R10-A4 | 80 | 10 | 20 | 52 | 15 | 9 | 21 | 216 | CAD | 请求报价 |
| KTERS-100-R10-A4 | 100 | 10 | 20 | 65 | 19 | 11 | 25 | 429 | CAD | 请求报价 |
| KTERS-100-R12-A4 | 100 | 12 | 24 | 65 | 19 | 11 | 25 | 419 | CAD | 请求报价 |
材质、表面处理
| KTERS-A4 | |
|---|---|
| 主体 | 相当于SUS316 喷丸 |

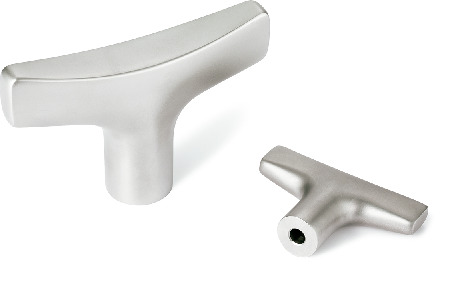

特点
- 相当于SUS316材质的T形旋钮，耐腐蚀性优良。
- 采用基于人体工学的易于抓握的设计。
- 也适合用作把手。
