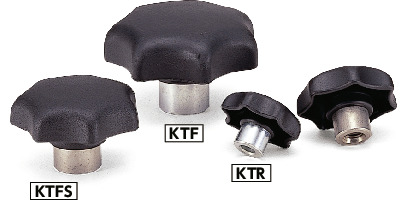

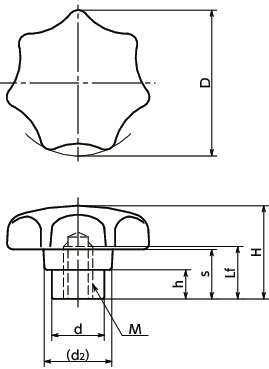

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | s | h | d2 | d | 质量 (g) |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KTF-25-M5 | 25 | M5 | 0.8 | 9.5 | 16 | 8 | 6 | 12 | 10 | 9 | - | CAD | 请求报价 |
| KTF-32-M6 | 32 | M6 | 1 | 12 | 20 | 10 | 8.5 | 14 | 12 | 16 | - | CAD | 请求报价 |
| KTF-40-M6 | 40 | M6 | 1 | 14 | 26 | 13 | 10 | 18 | 14 | 30 | - | CAD | 请求报价 |
| KTF-40-M8 | 40 | M8 | 1.25 | 14 | 26 | 13 | 10 | 18 | 14 | 27 | - | CAD | 请求报价 |
| KTF-50-M8 | 50 | M8 | 1.25 | 18 | 32 | 17 | 10 | 22 | 18 | 53 | - | CAD | 请求报价 |
| KTF-50-M10 | 50 | M10 | 1.5 | 18 | 32 | 17 | 10 | 22 | 18 | 53 | - | CAD | 请求报价 |
| KTF-63-M10 | 63 | M10 | 1.5 | 22 | 40 | 21 | 14 | 26 | 20 | 87 | ○ | CAD | 请求报价 |
| KTF-63-M12 | 63 | M12 | 1.75 | 22 | 40 | 21 | 14 | 26 | 20 | 82 | ○ | CAD | 请求报价 |
| KTF-80-M12 | 80 | M12 | 1.75 | 30 | 52 | 27 | 15 | 35 | 25 | 200 | ○ | CAD | 请求报价 |
| KTF-80-M16 | 80 | M16 | 2 | 30 | 52 | 27 | 15 | 35 | 25 | 169 | ○ | CAD | 请求报价 |
材质、表面处理
| KTF | |
|---|---|
| 旋钮 | 尼龙6（亚光黑） |
| 螺纹部 | 钢 三价铬酸盐处理 |
