七角形旋钮

Seven Lobe Knob

KTF-PF

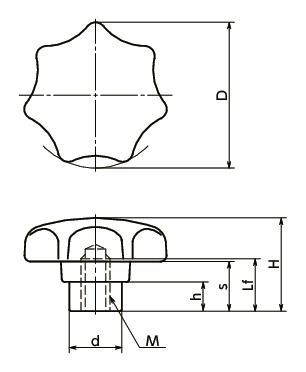

形状図

KTF-PF七角形旋钮寸法図

尺寸・CAD

选择

M(粗牙)
螺纹公称直径
所有
M6
M8
M10
M12
M16
符合SEMI标准
所有
-

单位 : mm

型号 D M(粗牙)
螺纹公称直径
螺距 Lf min. H s h d 质量
(g)
符合SEMI标准 CAD下载 请求报价
KTF-32-M6-PF 32 M6 1 12 21 10 8.5 12 18 - CAD 请求报价
KTF-40-M6-PF 40 M6 1 14 26 13 10 14 32 - CAD 请求报价
KTF-40-M8-PF 40 M8 1.25 14 26 13 10 14 30 - CAD 请求报价
KTF-50-M8-PF 50 M8 1.25 18 34 17 10 18 67 - CAD 请求报价
KTF-50-M10-PF 50 M10 1.5 18 34 17 10 18 63 - CAD 请求报价
KTF-63-M10-PF 63 M10 1.5 22 42 21 14 20 112 CAD 请求报价
KTF-63-M12-PF 63 M12 1.75 22 42 21 14 20 102 CAD 请求报价
KTF-80-M12-PF 80 M12 1.75 30 52 25 15 25 197 - CAD 请求报价
KTF-80-M16-PF 80 M16 2 30 52 25 15 25 186 - CAD 请求报价

没有符合上述条件的产品。

对不起,没有符合您所填内容的产品。
请变更输入值,再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询,请由此咨询。

由此咨询

材质、表面处理

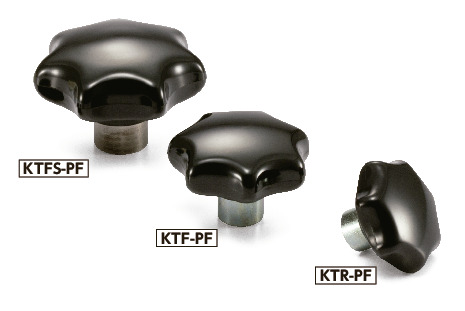

KTF-PF
旋钮 酚醛树脂(黑)
螺纹部
三价铬酸盐处理

特点

  • 酚醛树脂制,具有优良的耐久性。
  • 七角形是手感舒适的理想外形。
  • 金属轴套外露,便于进行追加工和固定销的使用。
