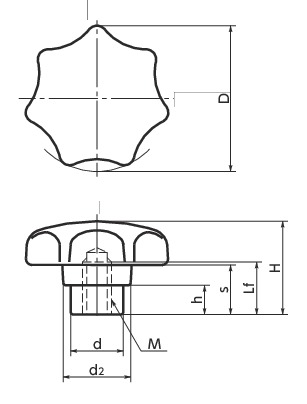

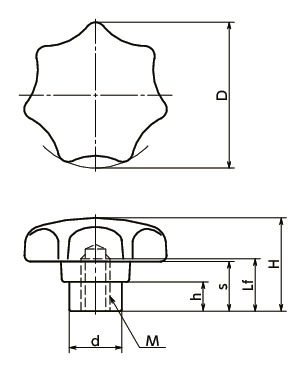

形状図
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | s | h | d2 | d | 质量 （g） |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KTFS-32-M6-PF | 32 | M6 | 1 | 12 | 21 | 10 | 8.5 | 14 | 12 | 18 | - | CAD | 请求报价 |
材质、表面处理
| KTFS-PF | |
|---|---|
| 旋钮 | 酚醛树脂（黑） |
| 螺纹部 | SUS303 |
特点
- 酚醛树脂制，具有优良的耐久性。
- 七角形是手感舒适的理想外形。
- 金属轴套外露，便于进行追加工和固定销的使用。
- 可根据产品符号选择类型及螺纹部的材质。

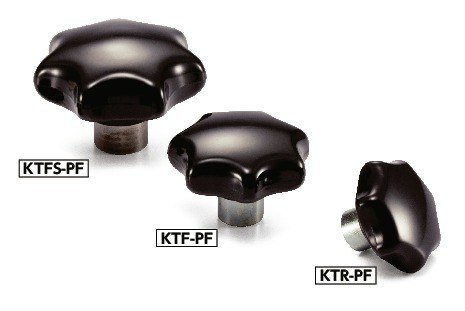

| 产品符号 | 类型 | 螺纹部材质 |
|---|---|---|
| KTF-PF | 内螺纹 | 钢制 |
| KTFS-PF | 内螺纹 | 不锈钢制 |
| KTR-PF | 铰孔 | 钢制 |
