Nabeya Bi-tech

  • 旋钮

KTFS-25-M5

七角形旋钮

Seven Lobe Knob

安全注意事项

符号RoHS指令

KTFS七角形旋钮

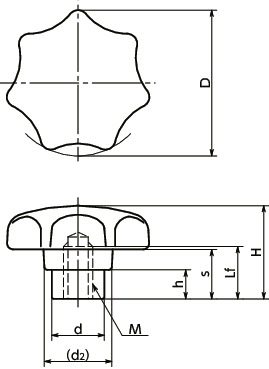

形状図

KTFS七角形旋钮寸法図

单位 : mm

型号 D M（粗牙）
螺纹公称直径		 螺距 Lf min. H s h d2 d 质量
(g)		 符合SEMI标准 CAD下载 请求报价
KTFS-25-M5 25 M5 0.8 9.5 16 8 6 12 10 9 - CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

KTFS
旋钮 尼龙6（亚光黑）
螺纹部 SUS303

特点

  • 七角形是手感舒适的理想外形。
  • 金属轴套外露，便于进行追加工和固定销的使用。
  • 备有外螺纹型的七角形旋钮KTMKTMS。
    KTMKTMS
  • 可根据产品符号选择类型及螺纹部的材质。

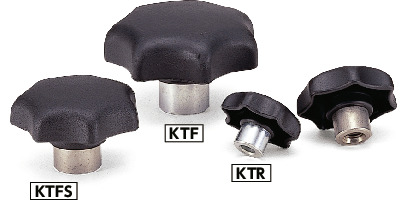

产品符号 类型 螺纹部材质
KTF 内螺纹 钢制
KTFS 内螺纹 不锈钢制
KTR 铰孔 钢制
