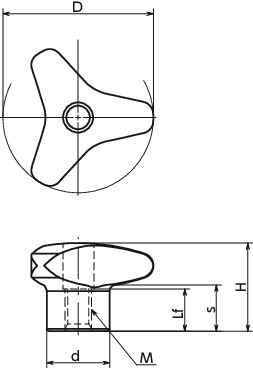

形状図
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | H | s | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KTLFS-40-K8-NI | 40 | M8 | 1.25 | 13 | 26 | 15 | 18 | 67 | CAD | 请求报价 |
材质、表面处理
| KTLFS-K-NI | |
|---|---|
| 主体 | SUS303 喷丸 |
特点
- 易于受力的形状。
- 不锈钢制，具有优良的耐腐蚀性。
- TOP
- 产品一览表
- 旋钮

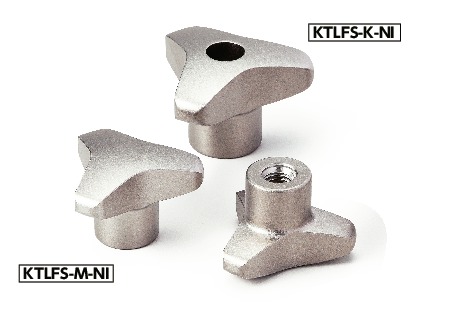

- KTLFS-K-NI
