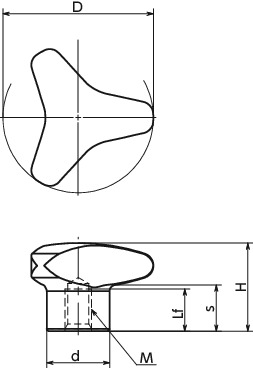

形状図

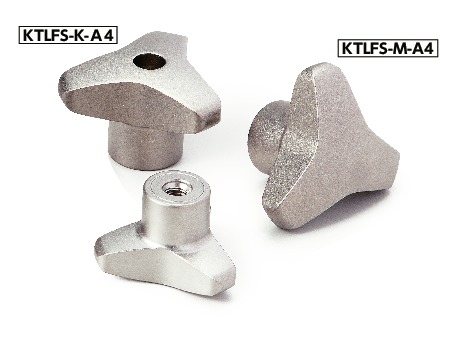

为了区分KTLFS-M-A4与KTLFS-M-NI，KTLFS-M-A4在座面部进行了槽加工。
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf min. | H | s | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KTLFS-50-M8-A4 | 50 | M8 | 1.25 | 15 | 30 | 17 | 21 | 120 | CAD | 请求报价 |
材质、表面处理
| KTLFS-M-A4 | |
|---|---|
| 主体 | SUS316L 喷丸 |
特点
- 易于受力的形状。
- SUS316L制。对于化学药品和海洋性环境，具有比SUS304更优越的耐腐蚀性。基本成分中含有钼，在高温条件下也具有很高的强度。
