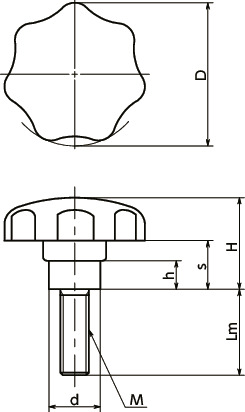

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | h | d | 质量 (g) |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KTM-50-M10-25 | 50 | M10 | 1.5 | 25 | 32 | 17 | 10 | 18 | 77 | - | CAD | 请求报价 |
| KTM-50-M10-30 | 50 | M10 | 1.5 | 30 | 32 | 17 | 10 | 18 | 80 | - | CAD | 请求报价 |
| KTM-50-M10-35 | 50 | M10 | 1.5 | 35 | 32 | 17 | 10 | 18 | 83 | - | CAD | 请求报价 |
| KTM-50-M10-45 | 50 | M10 | 1.5 | 45 | 32 | 17 | 10 | 18 | 86 | - | CAD | 请求报价 |
| KTM-50-M10-55 | 50 | M10 | 1.5 | 55 | 32 | 17 | 10 | 18 | 93 | - | CAD | 请求报价 |
材质、表面处理
| KTM | |
|---|---|
| 旋钮 | 尼龙6（亚光黑） |
| 螺纹部 | 钢 三价铬酸盐处理 |
