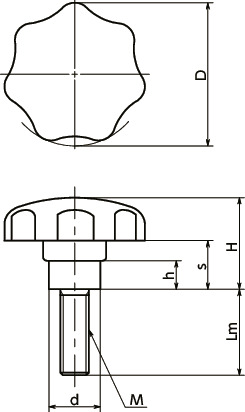

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | h | d | 质量 (g) |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KTMS-63-M12-30 | 63 | M12 | 1.75 | 30 | 40 | 21 | 14 | 20 | 125 | ○ | CAD | 请求报价 |
| KTMS-63-M12-35 | 63 | M12 | 1.75 | 35 | 40 | 21 | 14 | 20 | 128 | ○ | CAD | 请求报价 |
| KTMS-63-M12-40 | 63 | M12 | 1.75 | 40 | 40 | 21 | 14 | 20 | 132 | ○ | CAD | 请求报价 |
| KTMS-63-M12-50 | 63 | M12 | 1.75 | 50 | 40 | 21 | 14 | 20 | 138 | ○ | CAD | 请求报价 |
| KTMS-63-M12-60 | 63 | M12 | 1.75 | 60 | 40 | 21 | 14 | 20 | 145 | ○ | CAD | 请求报价 |
材质、表面处理
| KTMS | |
|---|---|
| 旋钮 | 尼龙6（亚光黑） |
| 螺纹部 | SUS303 |
