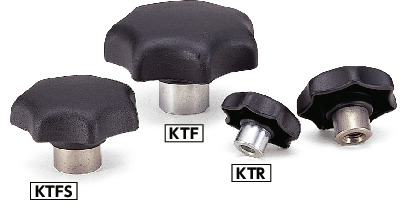

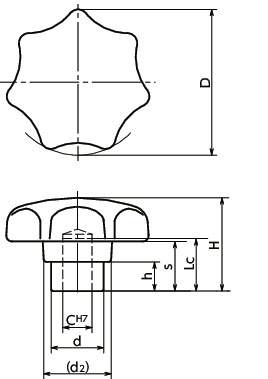

形状図
尺寸・CAD
单位 : mm
| 型号 | D | C | Lc min. | H | s | h | d2 | d | 质量 (g) |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KTR-32-R6 | 32 | 6 | 12 | 20 | 10 | 8.5 | 14 | 12 | 15 | - | CAD | 请求报价 |
| KTR-40-R6 | 40 | 6 | 14 | 26 | 13 | 10 | 18 | 14 | 28 | - | CAD | 请求报价 |
| KTR-40-R8 | 40 | 8 | 14 | 26 | 13 | 10 | 18 | 14 | 26 | - | CAD | 请求报价 |
| KTR-50-R8 | 50 | 8 | 18 | 32 | 17 | 10 | 22 | 18 | 57 | - | CAD | 请求报价 |
| KTR-50-R10 | 50 | 10 | 18 | 32 | 17 | 10 | 22 | 18 | 52 | - | CAD | 请求报价 |
| KTR-63-R10 | 63 | 10 | 22 | 40 | 21 | 14 | 26 | 20 | 90 | ○ | CAD | 请求报价 |
| KTR-63-R12 | 63 | 12 | 22 | 40 | 21 | 14 | 26 | 20 | 77 | ○ | CAD | 请求报价 |
| KTR-80-R16 | 80 | 16 | 30 | 52 | 27 | 15 | 35 | 25 | 162 | ○ | CAD | 请求报价 |
材质、表面处理
| KTR | |
|---|---|
| 旋钮 | 尼龙6（亚光黑） |
| 螺纹部 | 钢 三价铬酸盐处理 |
