塑料微型旋钮

Plastic Mini Knob

KUDFS

安全注意事项

符号RoHS指令

  • COLOR UNIVERSAL DESIGN
KUDFS塑料微型旋钮

形状図

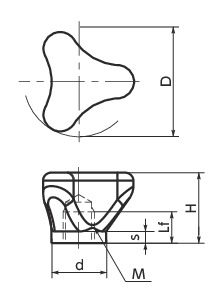

KUDFS塑料微型旋钮寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M3
M4
M5
M6
M8
M10
颜色
所有
SG
BK
OR
BL
YW

单位 : mm

型号 D M（粗牙）
螺纹公称直径		 螺距 Lf H s d 质量
（g）		 颜色 CAD下载 请求报价
KUDFS-16-M3-SG 16 M3 0.5 5 12.5 2 9 10 SG CAD 请求报价
KUDFS-16-M3-BK 16 M3 0.5 5 12.5 2 9 10 BK CAD 请求报价
KUDFS-16-M3-OR 16 M3 0.5 5 12.5 2 9 10 OR CAD 请求报价
KUDFS-16-M3-BL 16 M3 0.5 5 12.5 2 9 10 BL CAD 请求报价
KUDFS-16-M3-YW 16 M3 0.5 5 12.5 2 9 10 YW CAD 请求报价
KUDFS-16-M4-SG 16 M4 0.7 5 12.5 2 9 10 SG CAD 请求报价
KUDFS-16-M4-BK 16 M4 0.7 5 12.5 2 9 10 BK CAD 请求报价
KUDFS-16-M4-OR 16 M4 0.7 5 12.5 2 9 10 OR CAD 请求报价
KUDFS-16-M4-BL 16 M4 0.7 5 12.5 2 9 10 BL CAD 请求报价
KUDFS-16-M4-YW 16 M4 0.7 5 12.5 2 9 10 YW CAD 请求报价
KUDFS-16-M5-SG 16 M5 0.8 5 12.5 2 9 9 SG CAD 请求报价
KUDFS-16-M5-BK 16 M5 0.8 5 12.5 2 9 9 BK CAD 请求报价
KUDFS-16-M5-OR 16 M5 0.8 5 12.5 2 9 9 OR CAD 请求报价
KUDFS-16-M5-BL 16 M5 0.8 5 12.5 2 9 9 BL CAD 请求报价
KUDFS-16-M5-YW 16 M5 0.8 5 12.5 2 9 9 YW CAD 请求报价
KUDFS-20-M5-SG 20 M5 0.8 6 14 2.5 10 11 SG CAD 请求报价
KUDFS-20-M5-BK 20 M5 0.8 6 14 2.5 10 11 BK CAD 请求报价
KUDFS-20-M5-OR 20 M5 0.8 6 14 2.5 10 11 OR CAD 请求报价
KUDFS-20-M5-BL 20 M5 0.8 6 14 2.5 10 11 BL CAD 请求报价
KUDFS-20-M5-YW 20 M5 0.8 6 14 2.5 10 11 YW CAD 请求报价
KUDFS-20-M6-SG 20 M6 1 6 14 2.5 10 10 SG CAD 请求报价
KUDFS-20-M6-BK 20 M6 1 6 14 2.5 10 10 BK CAD 请求报价
KUDFS-20-M6-OR 20 M6 1 6 14 2.5 10 10 OR CAD 请求报价
KUDFS-20-M6-BL 20 M6 1 6 14 2.5 10 10 BL CAD 请求报价
KUDFS-20-M6-YW 20 M6 1 6 14 2.5 10 10 YW CAD 请求报价
KUDFS-25-M5-SG 25 M5 0.8 8 15.5 3 12 12 SG CAD 请求报价
KUDFS-25-M5-BK 25 M5 0.8 8 15.5 3 12 12 BK CAD 请求报价
KUDFS-25-M5-OR 25 M5 0.8 8 15.5 3 12 12 OR CAD 请求报价
KUDFS-25-M5-BL 25 M5 0.8 8 15.5 3 12 12 BL CAD 请求报价
KUDFS-25-M5-YW 25 M5 0.8 8 15.5 3 12 12 YW CAD 请求报价
KUDFS-25-M6-SG 25 M6 1 8 15.5 3 12 11 SG CAD 请求报价
KUDFS-25-M6-BK 25 M6 1 8 15.5 3 12 11 BK CAD 请求报价
KUDFS-25-M6-OR 25 M6 1 8 15.5 3 12 11 OR CAD 请求报价
KUDFS-25-M6-BL 25 M6 1 8 15.5 3 12 11 BL CAD 请求报价
KUDFS-25-M6-YW 25 M6 1 8 15.5 3 12 11 YW CAD 请求报价
KUDFS-32-M6-SG 32 M6 1 8 21 4 16 17 SG CAD 请求报价
KUDFS-32-M6-BK 32 M6 1 8 21 4 16 17 BK CAD 请求报价
KUDFS-32-M6-OR 32 M6 1 8 21 4 16 17 OR CAD 请求报价
KUDFS-32-M6-BL 32 M6 1 8 21 4 16 17 BL CAD 请求报价
KUDFS-32-M6-YW 32 M6 1 8 21 4 16 17 YW CAD 请求报价
KUDFS-32-M8-SG 32 M8 1.25 8 21 4 16 25 SG CAD 请求报价
KUDFS-32-M8-BK 32 M8 1.25 8 21 4 16 25 BK CAD 请求报价
KUDFS-32-M8-OR 32 M8 1.25 8 21 4 16 25 OR CAD 请求报价
KUDFS-32-M8-BL 32 M8 1.25 8 21 4 16 25 BL CAD 请求报价
KUDFS-32-M8-YW 32 M8 1.25 8 21 4 16 25 YW CAD 请求报价
KUDFS-40-M8-SG 40 M8 1.25 10 25 4 19.5 39 SG CAD 请求报价
KUDFS-40-M8-BK 40 M8 1.25 10 25 4 19.5 39 BK CAD 请求报价
KUDFS-40-M8-OR 40 M8 1.25 10 25 4 19.5 39 OR CAD 请求报价
KUDFS-40-M8-BL 40 M8 1.25 10 25 4 19.5 39 BL CAD 请求报价
KUDFS-40-M8-YW 40 M8 1.25 10 25 4 19.5 39 YW CAD 请求报价
KUDFS-40-M10-SG 40 M10 1.5 10 25 4 19.5 49 SG CAD 请求报价
KUDFS-40-M10-BK 40 M10 1.5 10 25 4 19.5 49 BK CAD 请求报价
KUDFS-40-M10-OR 40 M10 1.5 10 25 4 19.5 49 OR CAD 请求报价
KUDFS-40-M10-BL 40 M10 1.5 10 25 4 19.5 49 BL CAD 请求报价
KUDFS-40-M10-YW 40 M10 1.5 10 25 4 19.5 49 YW CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

KUDFS
旋钮 尼龙6（各种颜色）
螺纹部 SUS303

特点

  • 基于通用设计7项原则的设计。易于受力、便于操作的形状。
  • 关于通用设计⇒通用设计 UDEX®系列
  • M3-M10的丰富螺纹尺寸。
  • 5种颜色，支持机械、装置的颜色通用设计化。深灰与各种颜色完美搭配的双色调。
  • 可根据产品符号选择类型及螺纹部的材质。

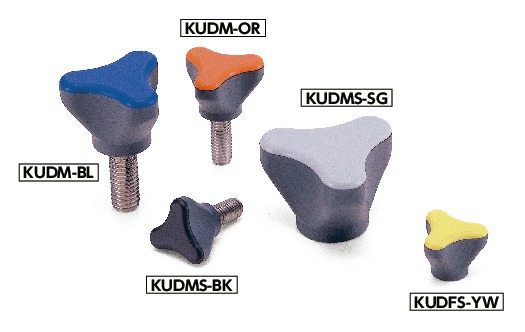

产品符号 类型 螺纹部材质
KUDM 外螺纹 钢制
KUDMS 外螺纹 不锈钢制
KUDF 内螺纹 钢制
KUDFS 内螺纹 不锈钢制
  • 可根据型号的末尾符号选择旋钮的颜色。
末尾符号 旋钮颜色
BK 亚光黑
SG 亚光银
OR 亚光橙
BL 亚光蓝
YW 亚光黄
