Nabeya Bi-tech

  • 旋钮

塑料微型旋钮

Plastic Mini Knob

KUDMS

安全注意事项

符号RoHS指令

  • COLOR UNIVERSAL DESIGN

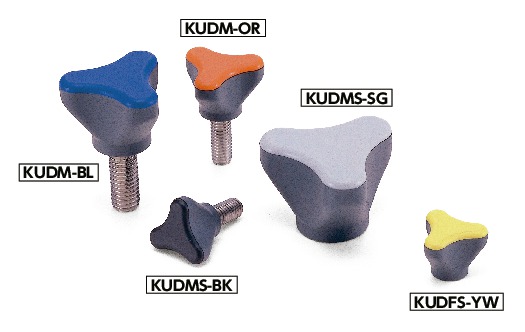

KUDMS塑料微型旋钮

形状図

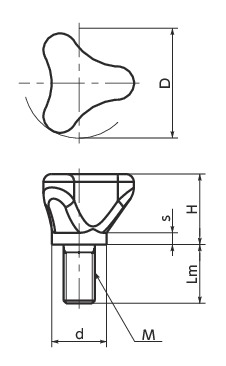

KUDMS塑料微型旋钮寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M3
M4
M5
M6
M8
M10
Lm
所有
10
16
20
25
30
40
50
颜色
所有
BK
BL
OR
SG
YW

单位 : mm

型号 D M（粗牙）
螺纹公称直径		 螺距 Lm H s d 质量
（g）		 颜色 CAD下载 请求报价
KUDMS-16-M3-10-BK 16 M3 0.5 10 12.5 2 9 9 BK CAD 请求报价
KUDMS-16-M3-10-BL 16 M3 0.5 10 12.5 2 9 9 BL CAD 请求报价
KUDMS-16-M3-10-OR 16 M3 0.5 10 12.5 2 9 9 OR CAD 请求报价
KUDMS-16-M3-10-SG 16 M3 0.5 10 12.5 2 9 9 SG CAD 请求报价
KUDMS-16-M3-10-YW 16 M3 0.5 10 12.5 2 9 9 YW CAD 请求报价
KUDMS-16-M3-16-BK 16 M3 0.5 16 12.5 2 9 10 BK CAD 请求报价
KUDMS-16-M3-16-BL 16 M3 0.5 16 12.5 2 9 10 BL CAD 请求报价
KUDMS-16-M3-16-OR 16 M3 0.5 16 12.5 2 9 10 OR CAD 请求报价
KUDMS-16-M3-16-SG 16 M3 0.5 16 12.5 2 9 10 SG CAD 请求报价
KUDMS-16-M3-16-YW 16 M3 0.5 16 12.5 2 9 10 YW CAD 请求报价
KUDMS-16-M4-10-BK 16 M4 0.7 10 12.5 2 9 10 BK CAD 请求报价
KUDMS-16-M4-10-BL 16 M4 0.7 10 12.5 2 9 10 BL CAD 请求报价
KUDMS-16-M4-10-OR 16 M4 0.7 10 12.5 2 9 10 OR CAD 请求报价
KUDMS-16-M4-10-SG 16 M4 0.7 10 12.5 2 9 10 SG CAD 请求报价
KUDMS-16-M4-10-YW 16 M4 0.7 10 12.5 2 9 10 YW CAD 请求报价
KUDMS-16-M4-16-BK 16 M4 0.7 16 12.5 2 9 11 BK CAD 请求报价
KUDMS-16-M4-16-BL 16 M4 0.7 16 12.5 2 9 11 BL CAD 请求报价
KUDMS-16-M4-16-OR 16 M4 0.7 16 12.5 2 9 11 OR CAD 请求报价
KUDMS-16-M4-16-SG 16 M4 0.7 16 12.5 2 9 11 SG CAD 请求报价
KUDMS-16-M4-16-YW 16 M4 0.7 16 12.5 2 9 11 YW CAD 请求报价
KUDMS-16-M5-10-BK 16 M5 0.8 10 12.5 2 9 11 BK CAD 请求报价
KUDMS-16-M5-10-BL 16 M5 0.8 10 12.5 2 9 11 BL CAD 请求报价
KUDMS-16-M5-10-OR 16 M5 0.8 10 12.5 2 9 11 OR CAD 请求报价
KUDMS-16-M5-10-SG 16 M5 0.8 10 12.5 2 9 11 SG CAD 请求报价
KUDMS-16-M5-10-YW 16 M5 0.8 10 12.5 2 9 11 YW CAD 请求报价
KUDMS-16-M5-16-BK 16 M5 0.8 16 12.5 2 9 12 BK CAD 请求报价
KUDMS-16-M5-16-BL 16 M5 0.8 16 12.5 2 9 12 BL CAD 请求报价
KUDMS-16-M5-16-OR 16 M5 0.8 16 12.5 2 9 12 OR CAD 请求报价
KUDMS-16-M5-16-SG 16 M5 0.8 16 12.5 2 9 12 SG CAD 请求报价
KUDMS-16-M5-16-YW 16 M5 0.8 16 12.5 2 9 12 YW CAD 请求报价
KUDMS-16-M5-20-BK 16 M5 0.8 20 12.5 2 9 13 BK CAD 请求报价
KUDMS-16-M5-20-BL 16 M5 0.8 20 12.5 2 9 13 BL CAD 请求报价
KUDMS-16-M5-20-OR 16 M5 0.8 20 12.5 2 9 13 OR CAD 请求报价
KUDMS-16-M5-20-SG 16 M5 0.8 20 12.5 2 9 13 SG CAD 请求报价
KUDMS-16-M5-20-YW 16 M5 0.8 20 12.5 2 9 13 YW CAD 请求报价
KUDMS-20-M5-10-BK 20 M5 0.8 10 14 2.5 10 13 BK CAD 请求报价
KUDMS-20-M5-10-BL 20 M5 0.8 10 14 2.5 10 13 BL CAD 请求报价
KUDMS-20-M5-10-OR 20 M5 0.8 10 14 2.5 10 13 OR CAD 请求报价
KUDMS-20-M5-10-SG 20 M5 0.8 10 14 2.5 10 13 SG CAD 请求报价
KUDMS-20-M5-10-YW 20 M5 0.8 10 14 2.5 10 13 YW CAD 请求报价
KUDMS-20-M5-16-BK 20 M5 0.8 16 14 2.5 10 13 BK CAD 请求报价
KUDMS-20-M5-16-BL 20 M5 0.8 16 14 2.5 10 13 BL CAD 请求报价
KUDMS-20-M5-16-OR 20 M5 0.8 16 14 2.5 10 13 OR CAD 请求报价
KUDMS-20-M5-16-SG 20 M5 0.8 16 14 2.5 10 13 SG CAD 请求报价
KUDMS-20-M5-16-YW 20 M5 0.8 16 14 2.5 10 13 YW CAD 请求报价
KUDMS-20-M5-20-BK 20 M5 0.8 20 14 2.5 10 14 BK CAD 请求报价
KUDMS-20-M5-20-BL 20 M5 0.8 20 14 2.5 10 14 BL CAD 请求报价
KUDMS-20-M5-20-OR 20 M5 0.8 20 14 2.5 10 14 OR CAD 请求报价
KUDMS-20-M5-20-SG 20 M5 0.8 20 14 2.5 10 14 SG CAD 请求报价
KUDMS-20-M5-20-YW 20 M5 0.8 20 14 2.5 10 14 YW CAD 请求报价
KUDMS-20-M6-10-BK 20 M6 1 10 14 2.5 10 13 BK CAD 请求报价
KUDMS-20-M6-10-BL 20 M6 1 10 14 2.5 10 13 BL CAD 请求报价
KUDMS-20-M6-10-OR 20 M6 1 10 14 2.5 10 13 OR CAD 请求报价
KUDMS-20-M6-10-SG 20 M6 1 10 14 2.5 10 13 SG CAD 请求报价
KUDMS-20-M6-10-YW 20 M6 1 10 14 2.5 10 13 YW CAD 请求报价
KUDMS-20-M6-16-BK 20 M6 1 16 14 2.5 10 14 BK CAD 请求报价
KUDMS-20-M6-16-BL 20 M6 1 16 14 2.5 10 14 BL CAD 请求报价
KUDMS-20-M6-16-OR 20 M6 1 16 14 2.5 10 14 OR CAD 请求报价
KUDMS-20-M6-16-SG 20 M6 1 16 14 2.5 10 14 SG CAD 请求报价
KUDMS-20-M6-16-YW 20 M6 1 16 14 2.5 10 14 YW CAD 请求报价
KUDMS-20-M6-20-BK 20 M6 1 20 14 2.5 10 15 BK CAD 请求报价
KUDMS-20-M6-20-BL 20 M6 1 20 14 2.5 10 15 BL CAD 请求报价
KUDMS-20-M6-20-OR 20 M6 1 20 14 2.5 10 15 OR CAD 请求报价
KUDMS-20-M6-20-SG 20 M6 1 20 14 2.5 10 15 SG CAD 请求报价
KUDMS-20-M6-20-YW 20 M6 1 20 14 2.5 10 15 YW CAD 请求报价
KUDMS-20-M6-25-BK 20 M6 1 25 14 2.5 10 16 BK CAD 请求报价
KUDMS-20-M6-25-BL 20 M6 1 25 14 2.5 10 16 BL CAD 请求报价
KUDMS-20-M6-25-OR 20 M6 1 25 14 2.5 10 16 OR CAD 请求报价
KUDMS-20-M6-25-SG 20 M6 1 25 14 2.5 10 16 SG CAD 请求报价
KUDMS-20-M6-25-YW 20 M6 1 25 14 2.5 10 16 YW CAD 请求报价
KUDMS-25-M5-20-BK 25 M5 0.8 20 15.5 3 12 15 BK CAD 请求报价
KUDMS-25-M5-20-BL 25 M5 0.8 20 15.5 3 12 15 BL CAD 请求报价
KUDMS-25-M5-20-OR 25 M5 0.8 20 15.5 3 12 15 OR CAD 请求报价
KUDMS-25-M5-20-SG 25 M5 0.8 20 15.5 3 12 15 SG CAD 请求报价
KUDMS-25-M5-20-YW 25 M5 0.8 20 15.5 3 12 15 YW CAD 请求报价
KUDMS-25-M5-25-BK 25 M5 0.8 25 15.5 3 12 16 BK CAD 请求报价
KUDMS-25-M5-25-BL 25 M5 0.8 25 15.5 3 12 16 BL CAD 请求报价
KUDMS-25-M5-25-OR 25 M5 0.8 25 15.5 3 12 16 OR CAD 请求报价
KUDMS-25-M5-25-SG 25 M5 0.8 25 15.5 3 12 16 SG CAD 请求报价
KUDMS-25-M5-25-YW 25 M5 0.8 25 15.5 3 12 16 YW CAD 请求报价
KUDMS-25-M6-16-BK 25 M6 1 16 15.5 3 12 16 BK CAD 请求报价
KUDMS-25-M6-16-BL 25 M6 1 16 15.5 3 12 16 BL CAD 请求报价
KUDMS-25-M6-16-OR 25 M6 1 16 15.5 3 12 16 OR CAD 请求报价
KUDMS-25-M6-16-SG 25 M6 1 16 15.5 3 12 16 SG CAD 请求报价
KUDMS-25-M6-16-YW 25 M6 1 16 15.5 3 12 16 YW CAD 请求报价
KUDMS-25-M6-20-BK 25 M6 1 20 15.5 3 12 16 BK CAD 请求报价
KUDMS-25-M6-20-BL 25 M6 1 20 15.5 3 12 16 BL CAD 请求报价
KUDMS-25-M6-20-OR 25 M6 1 20 15.5 3 12 16 OR CAD 请求报价
KUDMS-25-M6-20-SG 25 M6 1 20 15.5 3 12 16 SG CAD 请求报价
KUDMS-25-M6-20-YW 25 M6 1 20 15.5 3 12 16 YW CAD 请求报价
KUDMS-25-M6-25-BK 25 M6 1 25 15.5 3 12 17 BK CAD 请求报价
KUDMS-25-M6-25-BL 25 M6 1 25 15.5 3 12 17 BL CAD 请求报价
KUDMS-25-M6-25-OR 25 M6 1 25 15.5 3 12 17 OR CAD 请求报价
KUDMS-25-M6-25-SG 25 M6 1 25 15.5 3 12 17 SG CAD 请求报价
KUDMS-25-M6-25-YW 25 M6 1 25 15.5 3 12 17 YW CAD 请求报价
KUDMS-32-M6-20-BK 32 M6 1 20 21 4 16 21 BK CAD 请求报价
KUDMS-32-M6-20-BL 32 M6 1 20 21 4 16 21 BL CAD 请求报价
KUDMS-32-M6-20-OR 32 M6 1 20 21 4 16 21 OR CAD 请求报价
KUDMS-32-M6-20-SG 32 M6 1 20 21 4 16 21 SG CAD 请求报价
KUDMS-32-M6-20-YW 32 M6 1 20 21 4 16 21 YW CAD 请求报价
KUDMS-32-M6-25-BK 32 M6 1 25 21 4 16 22 BK CAD 请求报价
KUDMS-32-M6-25-BL 32 M6 1 25 21 4 16 22 BL CAD 请求报价
KUDMS-32-M6-25-OR 32 M6 1 25 21 4 16 22 OR CAD 请求报价
KUDMS-32-M6-25-SG 32 M6 1 25 21 4 16 22 SG CAD 请求报价
KUDMS-32-M6-25-YW 32 M6 1 25 21 4 16 22 YW CAD 请求报价
KUDMS-32-M8-16-BK 32 M8 1.25 16 21 4 16 34 BK CAD 请求报价
KUDMS-32-M8-16-BL 32 M8 1.25 16 21 4 16 34 BL CAD 请求报价
KUDMS-32-M8-16-OR 32 M8 1.25 16 21 4 16 34 OR CAD 请求报价
KUDMS-32-M8-16-SG 32 M8 1.25 16 21 4 16 34 SG CAD 请求报价
KUDMS-32-M8-16-YW 32 M8 1.25 16 21 4 16 34 YW CAD 请求报价
KUDMS-32-M8-20-BK 32 M8 1.25 20 21 4 16 35 BK CAD 请求报价
KUDMS-32-M8-20-BL 32 M8 1.25 20 21 4 16 35 BL CAD 请求报价
KUDMS-32-M8-20-OR 32 M8 1.25 20 21 4 16 35 OR CAD 请求报价
KUDMS-32-M8-20-SG 32 M8 1.25 20 21 4 16 35 SG CAD 请求报价
KUDMS-32-M8-20-YW 32 M8 1.25 20 21 4 16 35 YW CAD 请求报价
KUDMS-32-M8-25-BK 32 M8 1.25 25 21 4 16 37 BK CAD 请求报价
KUDMS-32-M8-25-BL 32 M8 1.25 25 21 4 16 37 BL CAD 请求报价
KUDMS-32-M8-25-OR 32 M8 1.25 25 21 4 16 37 OR CAD 请求报价
KUDMS-32-M8-25-SG 32 M8 1.25 25 21 4 16 37 SG CAD 请求报价
KUDMS-32-M8-25-YW 32 M8 1.25 25 21 4 16 37 YW CAD 请求报价
KUDMS-40-M8-16-BK 40 M8 1.25 16 25 4 19.5 48 BK CAD 请求报价
KUDMS-40-M8-16-BL 40 M8 1.25 16 25 4 19.5 48 BL CAD 请求报价
KUDMS-40-M8-16-OR 40 M8 1.25 16 25 4 19.5 48 OR CAD 请求报价
KUDMS-40-M8-16-SG 40 M8 1.25 16 25 4 19.5 48 SG CAD 请求报价
KUDMS-40-M8-16-YW 40 M8 1.25 16 25 4 19.5 48 YW CAD 请求报价
KUDMS-40-M8-20-BK 40 M8 1.25 20 25 4 19.5 50 BK CAD 请求报价
KUDMS-40-M8-20-BL 40 M8 1.25 20 25 4 19.5 50 BL CAD 请求报价
KUDMS-40-M8-20-OR 40 M8 1.25 20 25 4 19.5 50 OR CAD 请求报价
KUDMS-40-M8-20-SG 40 M8 1.25 20 25 4 19.5 50 SG CAD 请求报价
KUDMS-40-M8-20-YW 40 M8 1.25 20 25 4 19.5 50 YW CAD 请求报价
KUDMS-40-M8-25-BK 40 M8 1.25 25 25 4 19.5 52 BK CAD 请求报价
KUDMS-40-M8-25-BL 40 M8 1.25 25 25 4 19.5 52 BL CAD 请求报价
KUDMS-40-M8-25-OR 40 M8 1.25 25 25 4 19.5 52 OR CAD 请求报价
KUDMS-40-M8-25-SG 40 M8 1.25 25 25 4 19.5 52 SG CAD 请求报价
KUDMS-40-M8-25-YW 40 M8 1.25 25 25 4 19.5 52 YW CAD 请求报价
KUDMS-40-M8-30-BK 40 M8 1.25 30 25 4 19.5 54 BK CAD 请求报价
KUDMS-40-M8-30-BL 40 M8 1.25 30 25 4 19.5 54 BL CAD 请求报价
KUDMS-40-M8-30-OR 40 M8 1.25 30 25 4 19.5 54 OR CAD 请求报价
KUDMS-40-M8-30-SG 40 M8 1.25 30 25 4 19.5 54 SG CAD 请求报价
KUDMS-40-M8-30-YW 40 M8 1.25 30 25 4 19.5 54 YW CAD 请求报价
KUDMS-40-M8-40-BK 40 M8 1.25 40 25 4 19.5 56 BK CAD 请求报价
KUDMS-40-M8-40-BL 40 M8 1.25 40 25 4 19.5 56 BL CAD 请求报价
KUDMS-40-M8-40-OR 40 M8 1.25 40 25 4 19.5 56 OR CAD 请求报价
KUDMS-40-M8-40-SG 40 M8 1.25 40 25 4 19.5 56 SG CAD 请求报价
KUDMS-40-M8-40-YW 40 M8 1.25 40 25 4 19.5 56 YW CAD 请求报价
KUDMS-40-M8-50-BK 40 M8 1.25 50 25 4 19.5 59 BK CAD 请求报价
KUDMS-40-M8-50-BL 40 M8 1.25 50 25 4 19.5 59 BL CAD 请求报价
KUDMS-40-M8-50-OR 40 M8 1.25 50 25 4 19.5 59 OR CAD 请求报价
KUDMS-40-M8-50-SG 40 M8 1.25 50 25 4 19.5 59 SG CAD 请求报价
KUDMS-40-M8-50-YW 40 M8 1.25 50 25 4 19.5 59 YW CAD 请求报价
KUDMS-40-M10-20-BK 40 M10 1.5 20 25 4 19.5 67 BK CAD 请求报价
KUDMS-40-M10-20-BL 40 M10 1.5 20 25 4 19.5 67 BL CAD 请求报价
KUDMS-40-M10-20-OR 40 M10 1.5 20 25 4 19.5 67 OR CAD 请求报价
KUDMS-40-M10-20-SG 40 M10 1.5 20 25 4 19.5 67 SG CAD 请求报价
KUDMS-40-M10-20-YW 40 M10 1.5 20 25 4 19.5 67 YW CAD 请求报价
KUDMS-40-M10-25-BK 40 M10 1.5 25 25 4 19.5 70 BK CAD 请求报价
KUDMS-40-M10-25-BL 40 M10 1.5 25 25 4 19.5 70 BL CAD 请求报价
KUDMS-40-M10-25-OR 40 M10 1.5 25 25 4 19.5 70 OR CAD 请求报价
KUDMS-40-M10-25-SG 40 M10 1.5 25 25 4 19.5 70 SG CAD 请求报价
KUDMS-40-M10-25-YW 40 M10 1.5 25 25 4 19.5 70 YW CAD 请求报价
KUDMS-40-M10-30-BK 40 M10 1.5 30 25 4 19.5 73 BK CAD 请求报价
KUDMS-40-M10-30-BL 40 M10 1.5 30 25 4 19.5 73 BL CAD 请求报价
KUDMS-40-M10-30-OR 40 M10 1.5 30 25 4 19.5 73 OR CAD 请求报价
KUDMS-40-M10-30-SG 40 M10 1.5 30 25 4 19.5 73 SG CAD 请求报价
KUDMS-40-M10-30-YW 40 M10 1.5 30 25 4 19.5 73 YW CAD 请求报价
KUDMS-40-M10-40-BK 40 M10 1.5 40 25 4 19.5 77 BK CAD 请求报价
KUDMS-40-M10-40-BL 40 M10 1.5 40 25 4 19.5 77 BL CAD 请求报价
KUDMS-40-M10-40-OR 40 M10 1.5 40 25 4 19.5 77 OR CAD 请求报价
KUDMS-40-M10-40-SG 40 M10 1.5 40 25 4 19.5 77 SG CAD 请求报价
KUDMS-40-M10-40-YW 40 M10 1.5 40 25 4 19.5 77 YW CAD 请求报价
KUDMS-40-M10-50-BK 40 M10 1.5 50 25 4 19.5 82 BK CAD 请求报价
KUDMS-40-M10-50-BL 40 M10 1.5 50 25 4 19.5 82 BL CAD 请求报价
KUDMS-40-M10-50-OR 40 M10 1.5 50 25 4 19.5 82 OR CAD 请求报价
KUDMS-40-M10-50-SG 40 M10 1.5 50 25 4 19.5 82 SG CAD 请求报价
KUDMS-40-M10-50-YW 40 M10 1.5 50 25 4 19.5 82 YW CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

材质、表面处理

KUDMS
旋钮 尼龙6（各种颜色）
螺纹部 SUS303

特点

  • 基于通用设计7项原则的设计。易于受力、便于操作的形状。
  • 关于通用设计⇒通用设计 UDEX®系列
  • M3-M10的丰富螺纹尺寸。
  • 5种颜色，支持机械、装置的颜色通用设计化。深灰与各种颜色完美搭配的双色调。
  • 可根据产品符号选择类型及螺纹部的材质。
产品符号 类型 螺纹部材质
KUDM 外螺纹 钢制
KUDMS 外螺纹 不锈钢制
KUDF 内螺纹 钢制
KUDFS 内螺纹 不锈钢制
  • 可根据型号的末尾符号选择旋钮的颜色。
末尾符号 旋钮颜色
BK 亚光黑
SG 亚光银
OR 亚光橙
BL 亚光蓝
YW 亚光黄
