形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | H | Lf | A | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KUFS-12-M3 | 12 | M3 | 0.5 | 3 | 3 | 2.5 | 6 | 2 | CAD | 请求报价 |
| KUFS-16-M4 | 16 | M4 | 0.7 | 4 | 4 | 3.5 | 8 | 5 | CAD | 请求报价 |
| KUFS-20-M5 | 20 | M5 | 0.8 | 5 | 5 | 4 | 10 | 10 | CAD | 请求报价 |
| KUFS-24-M6 | 24 | M6 | 1 | 6 | 6 | 5 | 12 | 18 | CAD | 请求报价 |
| KUFS-30-M8 | 30 | M8 | 1.25 | 8 | 8 | 6 | 16 | 34 | CAD | 请求报价 |
| KUFS-36-M10 | 36 | M10 | 1.5 | 10 | 10 | 8 | 20 | 64 | CAD | 请求报价 |
材质、表面处理
| KUMS/KUFS | |
|---|---|
| 主体 | SUS303＊1 拉丝表面处理 |
＊1：KUMS-36为SUS304。
特点

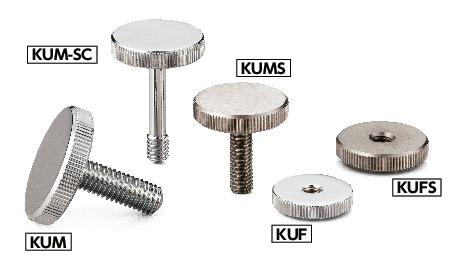

- 扁平型滚花旋钮。
- M3-M10的丰富螺纹尺寸。
