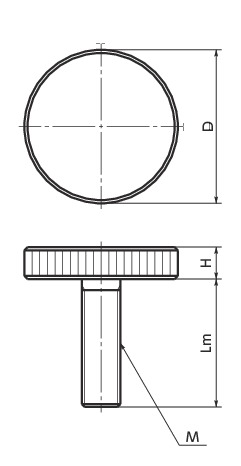

形状図

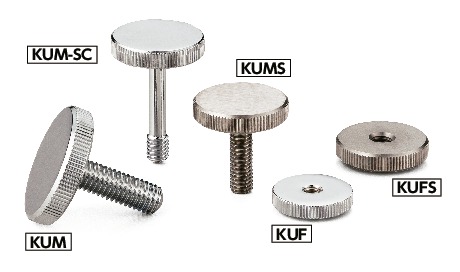

为了与KUMS区分，KUM的螺纹前端呈圆形。
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|
| KUM-12-M3-6 | 12 | M3 | 0.5 | 6 | 2.5 | 2 | CAD | 请求报价 |
| KUM-12-M3-10 | 12 | M3 | 0.5 | 10 | 2.5 | 3 | CAD | 请求报价 |
| KUM-12-M3-16 | 12 | M3 | 0.5 | 16 | 2.5 | 4 | CAD | 请求报价 |
| KUM-16-M4-6 | 16 | M4 | 0.7 | 6 | 3.5 | 5 | CAD | 请求报价 |
| KUM-16-M4-10 | 16 | M4 | 0.7 | 10 | 3.5 | 6 | CAD | 请求报价 |
| KUM-16-M4-16 | 16 | M4 | 0.7 | 16 | 3.5 | 7 | CAD | 请求报价 |
| KUM-20-M5-10 | 20 | M5 | 0.8 | 10 | 4 | 12 | CAD | 请求报价 |
| KUM-20-M5-16 | 20 | M5 | 0.8 | 16 | 4 | 13 | CAD | 请求报价 |
| KUM-20-M5-20 | 20 | M5 | 0.8 | 20 | 4 | 13 | CAD | 请求报价 |
| KUM-24-M6-10 | 24 | M6 | 1 | 10 | 5 | 20 | CAD | 请求报价 |
| KUM-24-M6-16 | 24 | M6 | 1 | 16 | 5 | 22 | CAD | 请求报价 |
| KUM-24-M6-20 | 24 | M6 | 1 | 20 | 5 | 23 | CAD | 请求报价 |
| KUM-24-M6-25 | 24 | M6 | 1 | 25 | 5 | 24 | CAD | 请求报价 |
| KUM-24-M6-30 | 24 | M6 | 1 | 30 | 5 | 25 | CAD | 请求报价 |
| KUM-30-M8-16 | 30 | M8 | 1.25 | 16 | 6 | 40 | CAD | 请求报价 |
| KUM-30-M8-20 | 30 | M8 | 1.25 | 20 | 6 | 42 | CAD | 请求报价 |
| KUM-30-M8-25 | 30 | M8 | 1.25 | 25 | 6 | 44 | CAD | 请求报价 |
| KUM-30-M8-30 | 30 | M8 | 1.25 | 30 | 6 | 46 | CAD | 请求报价 |
| KUM-36-M10-20 | 36 | M10 | 1.5 | 20 | 8 | 78 | CAD | 请求报价 |
| KUM-36-M10-25 | 36 | M10 | 1.5 | 25 | 8 | 81 | CAD | 请求报价 |
| KUM-36-M10-30 | 36 | M10 | 1.5 | 30 | 8 | 84 | CAD | 请求报价 |
| KUM-36-M10-40 | 36 | M10 | 1.5 | 40 | 8 | 90 | CAD | 请求报价 |
材质、表面处理
| KUM | |
|---|---|
| 主体 | SWCH10R 磨光、镀铬 |
特点
- 扁平型滚花旋钮。
- M3-M10的丰富螺纹尺寸。
