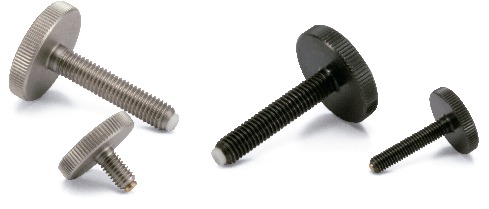

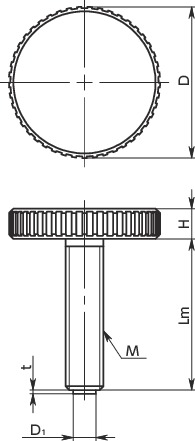

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | D1 | t | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KUPM-20-M5-12-PL | 20 | M5 | 0.8 | 12 | 4 | 3 | 1 | 11 | CAD | 请求报价 |
| KUPM-20-M5-16-PL | 20 | M5 | 0.8 | 16 | 4 | 3 | 1 | 11 | CAD | 请求报价 |
| KUPM-20-M5-20-PL | 20 | M5 | 0.8 | 20 | 4 | 3 | 1 | 11 | CAD | 请求报价 |
| KUPM-20-M5-25-PL | 20 | M5 | 0.8 | 25 | 4 | 3 | 1 | 12 | CAD | 请求报价 |
材质、表面处理
| KUPM-PL | KUPM-BR | |
|---|---|---|
| 主体 | SUM22L 四氧化三铁保护膜（黑） |
SUM22L 四氧化三铁保护膜（黑） |
| 垫 | 聚缩醛 | 黄铜 |
特点
- 螺纹前端带垫的滚花旋钮。
- 可毫无损伤地紧固工件。
- 可根据产品符号选择主体及垫的材质。
| 产品符号 | 主体材质 | 垫材质 |
|---|---|---|
| KUPM-PL | 钢制 | 塑料 |
| KUPM-BR | 钢制 | 黄铜 |
| KUPMS-PL | 不锈钢制 | 塑料 |
| KUPMS-BR | 不锈钢制 | 黄铜 |
