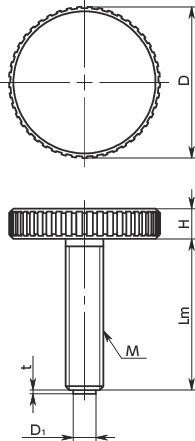

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | D1 | t | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KUPM-30-M8-16-BR | 30 | M8 | 1.25 | 16 | 6 | 6 | 1.5 | 38 | CAD | 请求报价 |
| KUPM-30-M8-20-BR | 30 | M8 | 1.25 | 20 | 6 | 6 | 1.5 | 39 | CAD | 请求报价 |
| KUPM-30-M8-25-BR | 30 | M8 | 1.25 | 25 | 6 | 6 | 1.5 | 40 | CAD | 请求报价 |
| KUPM-30-M8-30-BR | 30 | M8 | 1.25 | 30 | 6 | 6 | 1.5 | 41 | CAD | 请求报价 |
| KUPM-30-M8-40-BR | 30 | M8 | 1.25 | 40 | 6 | 6 | 1.5 | 43 | CAD | 请求报价 |
材质、表面处理
| KUPM-PL | KUPM-BR | |
|---|---|---|
| 主体 | SUM22L 四氧化三铁保护膜（黑） |
SUM22L 四氧化三铁保护膜（黑） |
| 垫 | 聚缩醛 | 黄铜 |
特点

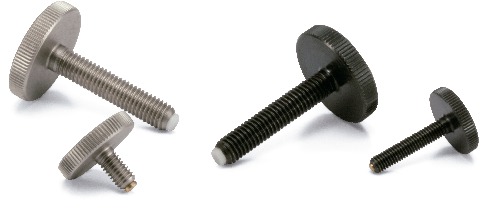

- 螺纹前端带垫的滚花旋钮。
- 可毫无损伤地紧固工件。
- 可根据产品符号选择主体及垫的材质。
| 产品符号 | 主体材质 | 垫材质 |
|---|---|---|
| KUPM-PL | 钢制 | 塑料 |
| KUPM-BR | 钢制 | 黄铜 |
| KUPMS-PL | 不锈钢制 | 塑料 |
| KUPMS-BR | 不锈钢制 | 黄铜 |
