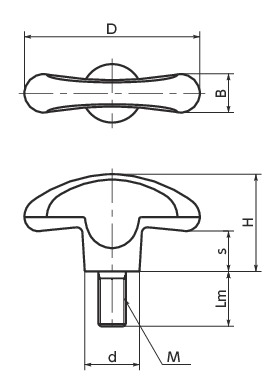

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | s | B | d | 质量 （g） |
颜色 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KUWMS-40-M6-20-BK | 40 | M6 | 1 | 20 | 23 | 10 | 8.75 | 13 | 15 | BK | CAD | 请求报价 |
| KUWMS-40-M6-20-BL | 40 | M6 | 1 | 20 | 23 | 10 | 8.75 | 13 | 15 | BL | CAD | 请求报价 |
| KUWMS-40-M6-20-OR | 40 | M6 | 1 | 20 | 23 | 10 | 8.75 | 13 | 15 | OR | CAD | 请求报价 |
| KUWMS-40-M6-20-SG | 40 | M6 | 1 | 20 | 23 | 10 | 8.75 | 13 | 15 | SG | CAD | 请求报价 |
| KUWMS-40-M6-20-YW | 40 | M6 | 1 | 20 | 23 | 10 | 8.75 | 13 | 15 | YW | CAD | 请求报价 |
| KUWMS-40-M6-30-BK | 40 | M6 | 1 | 30 | 23 | 10 | 8.75 | 13 | 16 | BK | CAD | 请求报价 |
| KUWMS-40-M6-30-BL | 40 | M6 | 1 | 30 | 23 | 10 | 8.75 | 13 | 16 | BL | CAD | 请求报价 |
| KUWMS-40-M6-30-OR | 40 | M6 | 1 | 30 | 23 | 10 | 8.75 | 13 | 16 | OR | CAD | 请求报价 |
| KUWMS-40-M6-30-SG | 40 | M6 | 1 | 30 | 23 | 10 | 8.75 | 13 | 16 | SG | CAD | 请求报价 |
| KUWMS-40-M6-30-YW | 40 | M6 | 1 | 30 | 23 | 10 | 8.75 | 13 | 16 | YW | CAD | 请求报价 |
| KUWMS-40-M6-40-BK | 40 | M6 | 1 | 40 | 23 | 10 | 8.75 | 13 | 18 | BK | CAD | 请求报价 |
| KUWMS-40-M6-40-BL | 40 | M6 | 1 | 40 | 23 | 10 | 8.75 | 13 | 18 | BL | CAD | 请求报价 |
| KUWMS-40-M6-40-OR | 40 | M6 | 1 | 40 | 23 | 10 | 8.75 | 13 | 18 | OR | CAD | 请求报价 |
| KUWMS-40-M6-40-SG | 40 | M6 | 1 | 40 | 23 | 10 | 8.75 | 13 | 18 | SG | CAD | 请求报价 |
| KUWMS-40-M6-40-YW | 40 | M6 | 1 | 40 | 23 | 10 | 8.75 | 13 | 18 | YW | CAD | 请求报价 |
材质、表面处理
| KUWMS | |
|---|---|
| 旋钮 | 尼龙6（各种颜色） |
| 螺纹部 | SUS303 |
特点
- 基于通用设计7项原则的设计。易于受力、便于操作的形状。
- 关于通用设计，⇒通用设计 UDEX®系列
- M4-M10的丰富螺纹尺寸。

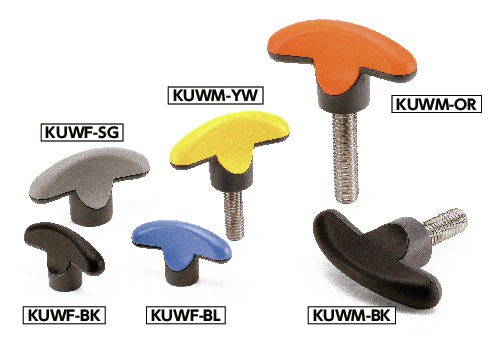

- 5种颜色，支持机械、装置的颜色通用设计化。深灰与各种颜色完美搭配的双色调。
- 可根据产品符号选择类型及螺纹部的材质。
| 产品符号 | 类型 | 螺纹部材质 |
|---|---|---|
| KUWM | 外螺纹 | 钢制 |
| KUWMS | 外螺纹 | 不锈钢制 |
| KUWF | 内螺纹 | 钢制 |
| KUWFS | 内螺纹 | 不锈钢制 |
- 可根据型号的末尾符号选择旋钮的颜色。
| 末尾符号 | 旋钮颜色 |
|---|---|
| BK | 亚光黑 |
| SG | 亚光银 |
| OR | 亚光橙 |
| BL | 亚光蓝 |
| YW | 亚光黄 |
