KXM夹紧旋钮

形状図

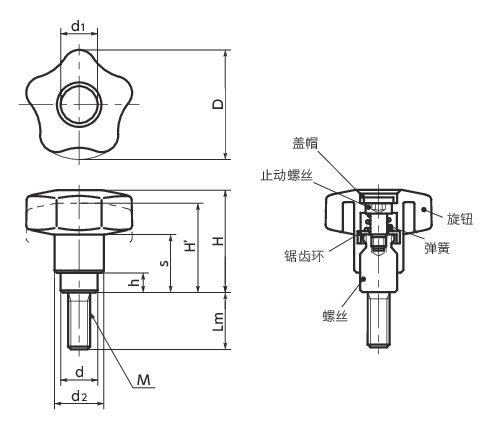

KXM夹紧旋钮寸法図

尺寸・CAD

选择

M（粗牙）
螺纹公称直径
所有
M6
M8
M10
M12
Lm
所有
12
16
20
25
32
40
50
63
80
符合SEMI标准
所有
-
○

单位 : mm

型号 D M（粗牙）
螺纹公称直径		 螺距 Lm H H' s d2 d1 d h 质量
（g）		 符合SEMI标准 CAD下载 请求报价
KXM-40-M6-12 40 M6 1 12 37 34.5 21 18 13.5 13.5 7 40 - CAD 请求报价
KXM-40-M6-16 40 M6 1 16 37 34.5 21 18 13.5 13.5 7 41 - CAD 请求报价
KXM-40-M6-20 40 M6 1 20 37 34.5 21 18 13.5 13.5 7 42 - CAD 请求报价
KXM-40-M6-25 40 M6 1 25 37 34.5 21 18 13.5 13.5 7 43 - CAD 请求报价
KXM-40-M6-32 40 M6 1 32 37 34.5 21 18 13.5 13.5 7 45 - CAD 请求报价
KXM-40-M6-40 40 M6 1 40 37 34.5 21 18 13.5 13.5 7 46 - CAD 请求报价
KXM-40-M6-50 40 M6 1 50 37 34.5 21 18 13.5 13.5 7 48 - CAD 请求报价
KXM-40-M6-63 40 M6 1 63 37 34.5 21 18 13.5 13.5 7 51 - CAD 请求报价
KXM-40-M8-12 40 M8 1.25 12 37 34.5 21 18 13.5 13.5 7 43 - CAD 请求报价
KXM-40-M8-16 40 M8 1.25 16 37 34.5 21 18 13.5 13.5 7 45 - CAD 请求报价
KXM-40-M8-20 40 M8 1.25 20 37 34.5 21 18 13.5 13.5 7 47 - CAD 请求报价
KXM-40-M8-25 40 M8 1.25 25 37 34.5 21 18 13.5 13.5 7 49 - CAD 请求报价
KXM-40-M8-32 40 M8 1.25 32 37 34.5 21 18 13.5 13.5 7 52 - CAD 请求报价
KXM-40-M8-40 40 M8 1.25 40 37 34.5 21 18 13.5 13.5 7 55 - CAD 请求报价
KXM-40-M8-50 40 M8 1.25 50 37 34.5 21 18 13.5 13.5 7 59 - CAD 请求报价
KXM-40-M8-63 40 M8 1.25 63 37 34.5 21 18 13.5 13.5 7 64 - CAD 请求报价
KXM-40-M10-20 40 M10 1.5 20 37 34.5 21 18 13.5 13.5 7 50 - CAD 请求报价
KXM-40-M10-25 40 M10 1.5 25 37 34.5 21 18 13.5 13.5 7 53 - CAD 请求报价
KXM-40-M10-32 40 M10 1.5 32 37 34.5 21 18 13.5 13.5 7 57 - CAD 请求报价
KXM-40-M10-40 40 M10 1.5 40 37 34.5 21 18 13.5 13.5 7 61 - CAD 请求报价
KXM-40-M10-50 40 M10 1.5 50 37 34.5 21 18 13.5 13.5 7 67 - CAD 请求报价
KXM-40-M10-63 40 M10 1.5 63 37 34.5 21 18 13.5 13.5 7 74 - CAD 请求报价
KXM-40-M10-80 40 M10 1.5 80 37 34.5 21 18 13.5 13.5 7 84 - CAD 请求报价
KXM-50-M8-16 50 M8 1.25 16 42 38.5 23 22 16.5 16 8 68 ○ CAD 请求报价
KXM-50-M8-20 50 M8 1.25 20 42 38.5 23 22 16.5 16 8 70 ○ CAD 请求报价
KXM-50-M8-25 50 M8 1.25 25 42 38.5 23 22 16.5 16 8 72 ○ CAD 请求报价
KXM-50-M8-32 50 M8 1.25 32 42 38.5 23 22 16.5 16 8 75 ○ CAD 请求报价
KXM-50-M8-40 50 M8 1.25 40 42 38.5 23 22 16.5 16 8 78 ○ CAD 请求报价
KXM-50-M8-50 50 M8 1.25 50 42 38.5 23 22 16.5 16 8 81 ○ CAD 请求报价
KXM-50-M8-63 50 M8 1.25 63 42 38.5 23 22 16.5 16 8 85 ○ CAD 请求报价
KXM-50-M8-80 50 M8 1.25 80 42 38.5 23 22 16.5 16 8 90 ○ CAD 请求报价
KXM-50-M10-16 50 M10 1.5 16 42 38.5 23 22 16.5 16 8 68 ○ CAD 请求报价
KXM-50-M10-20 50 M10 1.5 20 42 38.5 23 22 16.5 16 8 71 ○ CAD 请求报价
KXM-50-M10-25 50 M10 1.5 25 42 38.5 23 22 16.5 16 8 74 ○ CAD 请求报价
KXM-50-M10-32 50 M10 1.5 32 42 38.5 23 22 16.5 16 8 78 ○ CAD 请求报价
KXM-50-M10-40 50 M10 1.5 40 42 38.5 23 22 16.5 16 8 83 ○ CAD 请求报价
KXM-50-M10-50 50 M10 1.5 50 42 38.5 23 22 16.5 16 8 89 ○ CAD 请求报价
KXM-50-M10-63 50 M10 1.5 63 42 38.5 23 22 16.5 16 8 97 ○ CAD 请求报价
KXM-50-M10-80 50 M10 1.5 80 42 38.5 23 22 16.5 16 8 107 ○ CAD 请求报价
KXM-50-M12-25 50 M12 1.75 25 42 38.5 23 22 16.5 16 8 80 ○ CAD 请求报价
KXM-50-M12-32 50 M12 1.75 32 42 38.5 23 22 16.5 16 8 85 ○ CAD 请求报价
KXM-50-M12-40 50 M12 1.75 40 42 38.5 23 22 16.5 16 8 91 ○ CAD 请求报价
KXM-50-M12-50 50 M12 1.75 50 42 38.5 23 22 16.5 16 8 98 ○ CAD 请求报价
KXM-50-M12-63 50 M12 1.75 63 42 38.5 23 22 16.5 16 8 106 ○ CAD 请求报价
KXM-50-M12-80 50 M12 1.75 80 42 38.5 23 22 16.5 16 8 118 ○ CAD 请求报价

没有符合上述条件的产品。

对不起，没有符合您所填内容的产品。
请变更输入值，再次搜索。

锅屋百迪公司也可根据客户的要求进行产品的客制化。
欢迎利用咨询表格向我们咨询。

锅屋百迪公司
客户中心

有关客制化等产品方面的咨询，请由此咨询。

由此咨询

一看就会的产品使用要领解说


材质、表面处理

KXM
旋钮 尼龙6（亚光黑）
螺纹部 SUM22L
四氧化三铁保护膜（黑）
止动螺丝 SUM22L
四氧化三铁保护膜（黑）
锯齿环 锌压铸件
盖帽 尼龙6（亚光黑）

特点

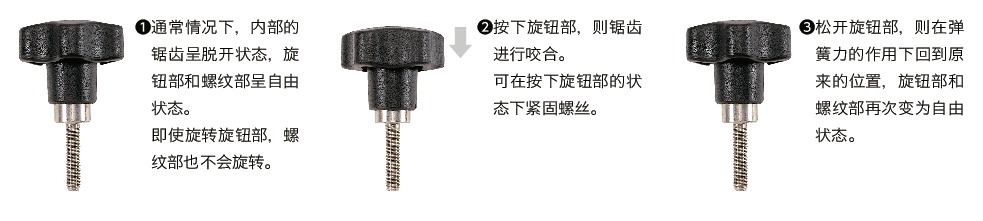

  • 通常锯齿呈脱开状态，旋钮自由旋转。
  • 按下旋钮，则锯齿咬合，可进行螺丝的调节。
  • 防止意外的旋钮操作。
  • 可根据产品符号选择类型及螺纹部的材质。

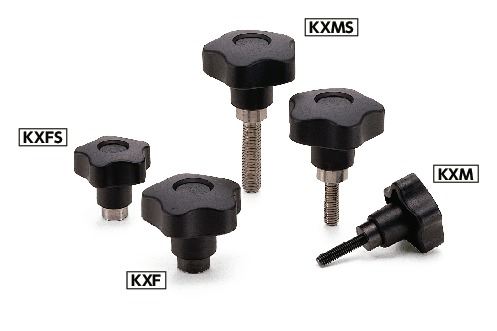

产品符号 类型 螺纹部材质
