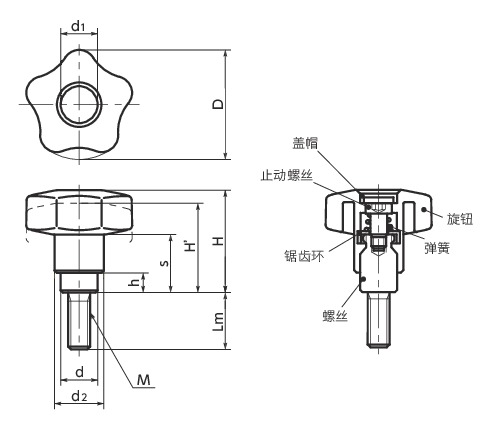

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lm | H | H' | s | d2 | d1 | d | h | 质量 （g） |
符合SEMI标准 | CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KXM-40-M6-12 | 40 | M6 | 1 | 12 | 37 | 34.5 | 21 | 18 | 13.5 | 13.5 | 7 | 40 | - | CAD | 请求报价 |
| KXM-40-M6-16 | 40 | M6 | 1 | 16 | 37 | 34.5 | 21 | 18 | 13.5 | 13.5 | 7 | 41 | - | CAD | 请求报价 |
| KXM-40-M6-20 | 40 | M6 | 1 | 20 | 37 | 34.5 | 21 | 18 | 13.5 | 13.5 | 7 | 42 | - | CAD | 请求报价 |
| KXM-40-M6-25 | 40 | M6 | 1 | 25 | 37 | 34.5 | 21 | 18 | 13.5 | 13.5 | 7 | 43 | - | CAD | 请求报价 |
| KXM-40-M6-32 | 40 | M6 | 1 | 32 | 37 | 34.5 | 21 | 18 | 13.5 | 13.5 | 7 | 45 | - | CAD | 请求报价 |
| KXM-40-M6-40 | 40 | M6 | 1 | 40 | 37 | 34.5 | 21 | 18 | 13.5 | 13.5 | 7 | 46 | - | CAD | 请求报价 |
| KXM-40-M6-50 | 40 | M6 | 1 | 50 | 37 | 34.5 | 21 | 18 | 13.5 | 13.5 | 7 | 48 | - | CAD | 请求报价 |
| KXM-40-M6-63 | 40 | M6 | 1 | 63 | 37 | 34.5 | 21 | 18 | 13.5 | 13.5 | 7 | 51 | - | CAD | 请求报价 |
一看就会的产品使用要领解说
材质、表面处理
| KXM | |
|---|---|
| 旋钮 | 尼龙6（亚光黑） |
| 螺纹部 | SUM22L 四氧化三铁保护膜（黑） |
| 止动螺丝 | SUM22L 四氧化三铁保护膜（黑） |
| 锯齿环 | 锌压铸件 |
| 盖帽 | 尼龙6（亚光黑） |
特点

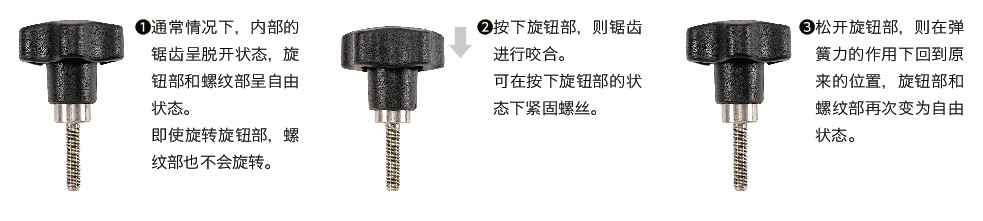

- 通常锯齿呈脱开状态，旋钮自由旋转。
- 按下旋钮，则锯齿咬合，可进行螺丝的调节。
- 防止意外的旋钮操作。
- 可根据产品符号选择类型及螺纹部的材质。

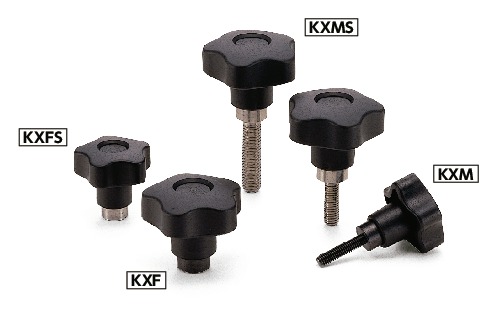

| 产品符号 | 类型 | 螺纹部材质 |
|---|---|---|
| KXM | 外螺纹 | 钢制 |
| KXMS | 外螺纹 | 不锈钢制 |
| KXF | 内螺纹 | 钢制 |
| KXFS | 内螺纹 | 不锈钢制 |
