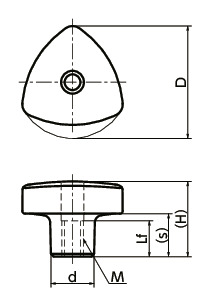

形状図
尺寸・CAD
单位 : mm
| 型号 | D | M（粗牙） 螺纹公称直径 |
螺距 | Lf | H | s | d | 质量 （g） |
CAD下载 | 请求报价 |
|---|---|---|---|---|---|---|---|---|---|---|
| KYTS-32-K6 | 32 | M6 | 1 | 10 | 21 | 12 | 12 | 42 | CAD | 请求报价 |
| KYTS-40-K8 | 40 | M8 | 1.25 | 13 | 26 | 14 | 14 | 82 | CAD | 请求报价 |
| KYTS-50-K10 | 50 | M10 | 1.5 | 16 | 33 | 19 | 18 | 146 | CAD | 请求报价 |
| KYTS-60-K12 | 60 | M12 | 1.75 | 20 | 41 | 23 | 20 | 270 | CAD | 请求报价 |
材质、表面处理
| KYTS-K | |
|---|---|
| 主体 | SCS13（相当于SUS304） 喷丸 |
特点
- 不锈钢制，具有优良的耐腐蚀性。
- 便于抓握的形状。
- 凹凸少，清扫性优良。
- 可根据产品符号选择类型及表面处理。

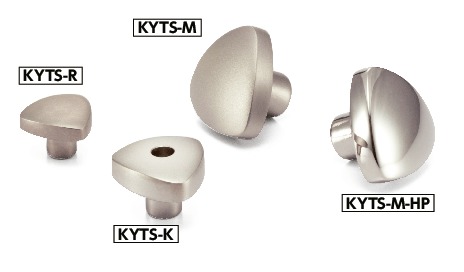

| 产品符号 | 类型 | 表面处理 |
|---|---|---|
| KYTS-K | 内螺纹、通孔 | 喷丸 |
| KYTS-M | 内螺纹 | 喷丸 |
| KYTS-M-HP | 内螺纹 | 研磨 |
| KYTS-R | 铰孔 | 喷丸 |
